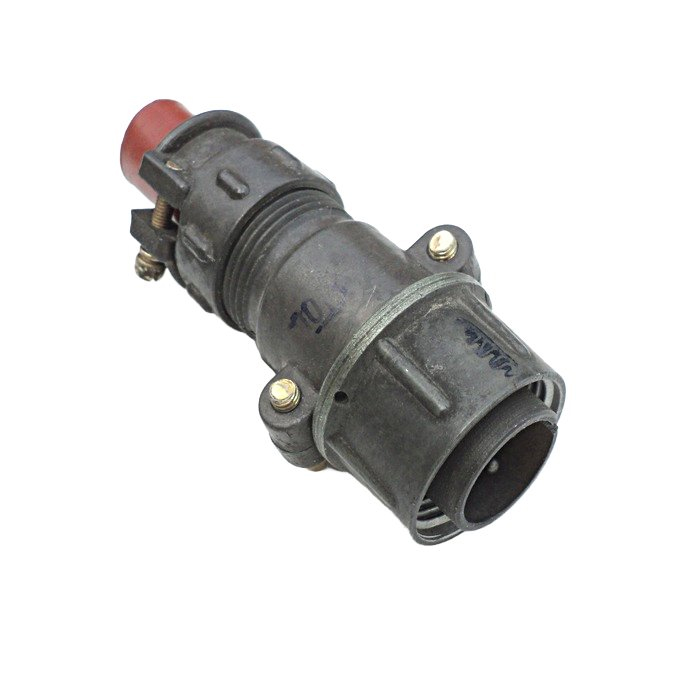

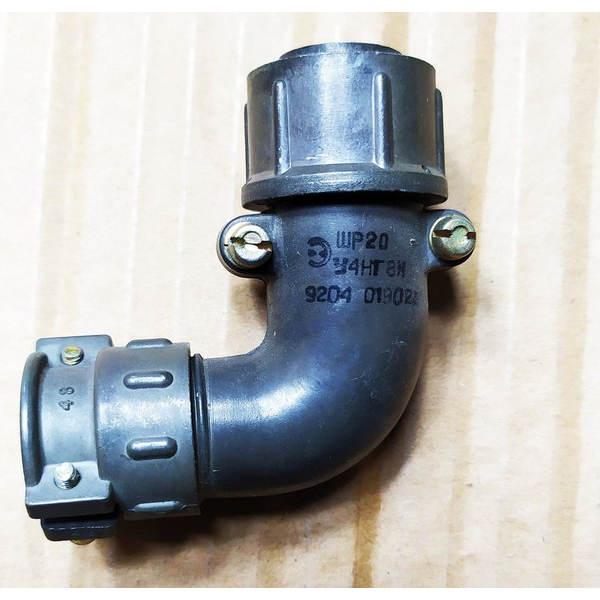

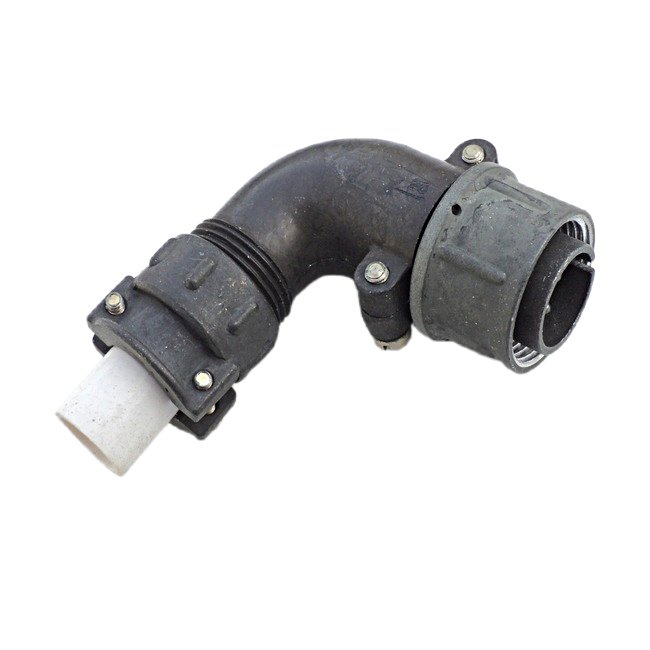

2РТ20У2НГ6-А — это кабельная вилка серии 2РТ, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.

Обозначение

Условное обозначение расшифровывается так: 2РТ — тип цилиндрического разъема, 20 — условный размер корпуса, У — угловой патрубок, 2 — число контактов, Н — для неэкранированного кабеля, Г — вилка (гайка), 6 — сочетание контактов (диаметр 2,5 мм), А — материал изолятора.

Технические характеристики

Вилка рассчитана на рабочий ток до 25 А на контакт (общий до 50 А) и максимальное напряжение постоянного тока 700 В (амплитудное 850 В). Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.

Контакты имеют серебряное покрытие (диаметр 2,5 мм), выдерживают 500 сочленений-расчленений и наработку не менее 1000 часов. Срок сохраняемости — 20 лет.

Условия эксплуатации

Диапазон температур: от -60°C до +180°C (с учетом перегрева контактов). Выдерживает пониженное давление 1,3·10⁻⁴ Па, синусоидальную вибрацию (1–1000 Гц, 100 м/с²), удары (до 10 000 м/с² одиночные) и линейные нагрузки до 2000 м/с².
