Назначение

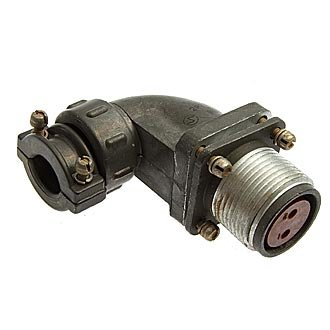

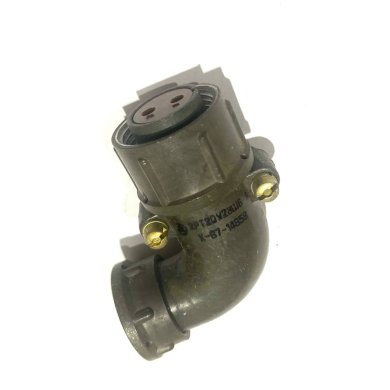

2РТ20У2НГ6-А — это вилка кабельная цилиндрического разъёма серии 2РТ. Изделие предназначено для соединения и разъединения электрических цепей в промышленных и специальных применениях. Разъём относится к соединителям ручного соединения, то есть сочленение и расчленение выполняется вручную, без применения специального инструмента.

Основная задача изделия — обеспечить надёжный электрический контакт между кабелем и ответной частью разъёма при сохранении работоспособности в условиях повышенной температуры, пыли и брызг. Область применения охватывает цепи постоянного и переменного тока, где требуется коммутация неэкранированных кабелей.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ20У2НГ6-А содержит полную информацию о конструкции и исполнении соединителя. Ниже приведены подтверждённые особенности, следующие из обозначения:

• 2РТ — тип разъёма: вилка кабельная цилиндрического разъёма серии 2РТ.
• 20 — условный размер корпуса, равный 20 миллиметрам.
• У — угловой патрубок, то есть кабель выходит под углом к оси разъёма.
• 2Н — два контакта диаметром 2,5 миллиметра с покрытием никель (Н).
• Г — гайка для неэкранированного кабеля.
• А — изолятор класса А.

Конструкция предусматривает внутренний объёмный монтаж: проводники кабеля размещаются внутри корпуса разъёма, что дополнительно защищает места пайки или опрессовки от механических воздействий.

Соединитель имеет исполнение с гайкой для неэкранированного кабеля, что упрощает заделку и фиксацию кабеля без применения экранирующих элементов. Корпус защищает внутренние части от пыли и брызг, а угловой патрубок позволяет прокладывать кабель вдоль поверхности оборудования.

Технические характеристики

Разъём 2РТ20У2НГ6-А рассчитан на работу в силовых и сигнальных цепях. Подтверждённые электрические параметры приведены ниже.

• Максимальная токовая нагрузка на один контакт — 25 ампер.
• Общая токовая нагрузка разъёма — до 50 ампер.
• Рабочее напряжение — до 700 вольт.
• Амплитудное напряжение — до 850 вольт.
• Сопротивление контакта — не более 1 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом.
• Покрытие контактов — никель.
• Количество контактов — два, диаметром 2,5 миллиметра каждый.
• Изолятор — класс А.

Низкое сопротивление контакта обеспечивает минимальные потери мощности при протекании больших токов, а высокое сопротивление изоляции снижает утечки и повышает электробезопасность.

Условия эксплуатации

Соединитель соответствует климатическому исполнению УХЛ и предназначен для работы в условиях умеренного и холодного климата. Изделие сохраняет работоспособность при механических воздействиях, характерных для промышленного оборудования и транспортных установок.

• Вибрация с частотой от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате.
• Одиночные удары с ускорением до 5000 метров на секунду в квадрате.
• Многократные удары с ускорением до 350 метров на секунду в квадрате.
• Ресурс по сочленениям-расчленениям — 500 циклов.
• Наработка — 1000 часов.

Теплостойкое и пылебрызгозащищённое исполнение позволяет применять разъём в цехах, на открытых площадках под навесом и в других местах, где возможны нагрев, пыль и попадание брызг.

Применение

2РТ20У2НГ6-А применяется для подключения неэкранированных кабелей к оборудованию в цепях постоянного и переменного тока. Типовые сценарии использования включают силовые линии промышленных установок, цепи управления и вспомогательные электрические соединения, где требуется быстрая замена или отключение кабеля.

Благодаря угловому патрубку разъём удобен при ограниченном пространстве за панелью или внутри корпуса прибора. Гайка для неэкранированного кабеля обеспечивает механическую фиксацию и разгрузку кабеля от натяжения.

Изделие поставляется под артикулом 4425 в категории 2РТ20. Сведения о производителе, комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют.
