Назначение

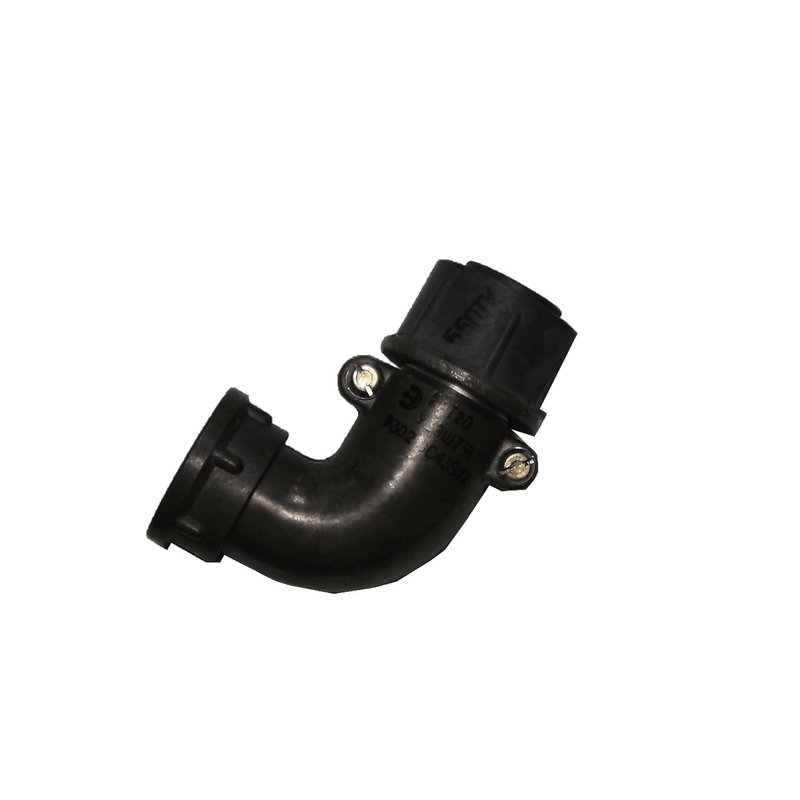

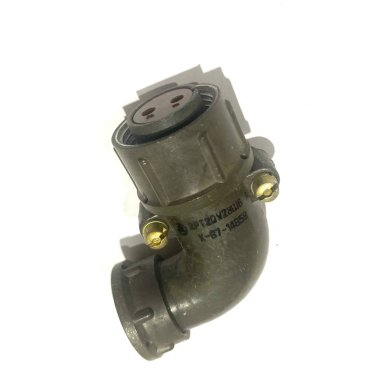

Коннектор 2РТ20У2ЭШ6А относится к серии цилиндрических электрических разъёмов типа 2РТ‑А. Такие соединители предназначены для соединения кабельных и приборных линий в электро‑ и радиоаппаратуре. Основное назначение изделия — обеспечение надёжного электрического контакта между ответными частями разъёма при передаче сигнальных или силовых линий в составе промышленного, транспортного и электронного оборудования.

Модификация с угловым патрубком и гайкой под экранированный кабель позволяет подключать многожильные экранированные кабели в условиях повышенных вибраций и ограниченного монтажного пространства. Конструкция востребована там, где требуется компактная разводка кабеля под углом к оси разъёма.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме серии 2РТ и содержит несколько смысловых групп:

• 2РТ — тип цилиндрического соединителя.
• 20 — условный размер корпуса (габарит).
• У — кабельный соединитель с угловым патрубком.
• 2 — количество контактов.
• Э — гайка патрубка предназначена для экранированного кабеля.
• Ш6 — тип и схема контактов (розетка с определённым расположением парных штырь‑гнезд).
• А — дополнительное обозначение по материалу изолятора и покрытию.

Отдельно в наименовании присутствует отметка «ОТК». Она указывает, что изделие прошло окончательный технический контроль и соответствует установленным техническим условиям и стандартам.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 2 штуки, диаметр контактов около 2,5 мм.
• Сопротивление одного контакта — не более 1 мОм.
• Общая токовая нагрузка — до 50 А (по 25 А на контакт).
• Максимальное рабочее напряжение постоянного тока — порядка 700–850 В в зависимости от условий и схемы включения.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Климатическое исполнение и ресурс

• Соединитель рассчитан на климатическое исполнение УХЛ (промышленные условия, широкий диапазон температур).
• Рабочий диапазон температур обычно от примерно −60 до +85–100 °С, в зависимости от конкретной редакции технических условий.
• Минимальная наработка — порядка 1000 часов.
• Число сочленений‑расчленений — до 500 циклов, что обеспечивает достаточную долговечность при периодических подключениях.

Применение

Такой коннектор обычно используется как кабельная розетка (или вилка‑кабель, в зависимости от варианта исполнения) для подключения силовых или сигнальных линий в электронной, промышленной и транспортной аппаратуре. Конструкция с угловым патрубком и экранированной гайкой удобна для подключения многожильных экранированных кабелей в условиях повышенных вибраций и ограниченного пространства.

При монтаже важно учитывать диаметр контактов около 2,5 мм, допустимую токовую нагрузку до 25 А на контакт и общее количество контактов, равное двум. Отметка «ОТК» в характеристиках VirtueMart подтверждает прохождение изделием окончательного технического контроля.
