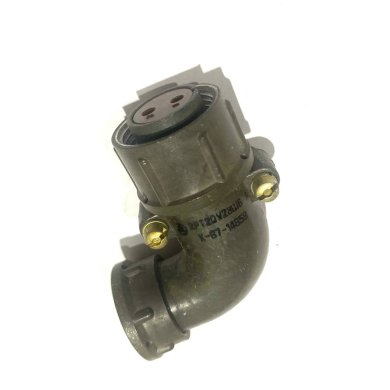

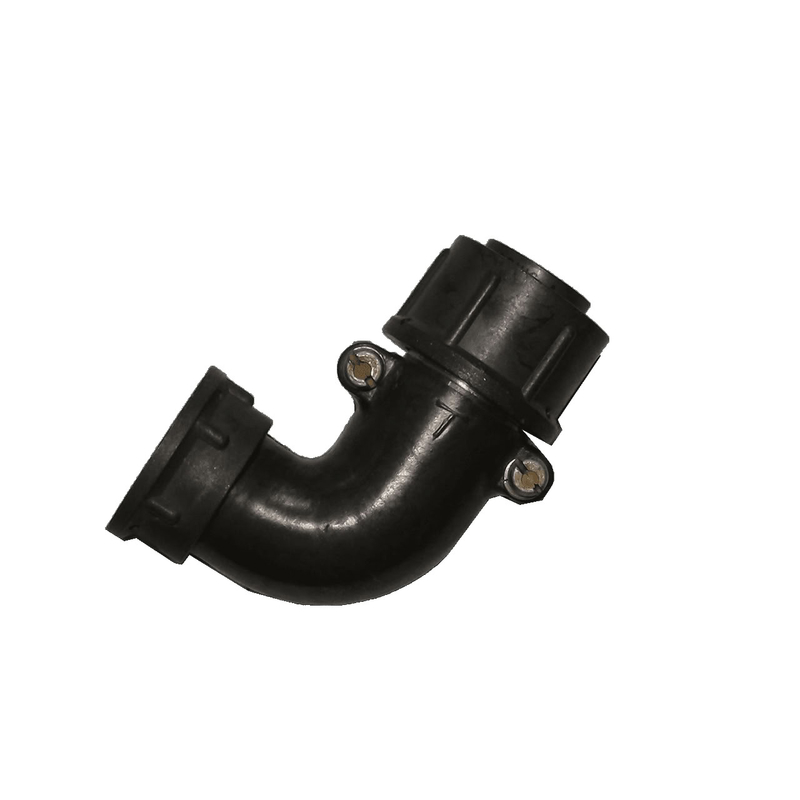

2РТ20У2ЭШ6-А
Технические характеристики
2РТ20У2ЭШ6-А
2РТ20У2ЭШ6-А — это кабельная розетка из серии цилиндрических разъёмов 2РТ, предназначенная для соединения электрических цепей в различных промышленных и технических системах.
Основные характеристики
Разъём имеет 2 контакта диаметром 2,5 мм с максимальной токовой нагрузкой на контакт 25 А и общей — 50 А. Рабочий диапазон напряжения достигает 850 В, сопротивление контакта не превышает 1 мОм, а изоляции — не менее 5000 МОм в нормальных условиях. Исполнение негерметичное, климатика УХЛ, контакты из серебра или никеля, подходит для экранированного кабеля.
Надёжность и условия эксплуатации
Разъём выдерживает до 500 соединений-рассоединений и наработку не менее 1000 часов. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), одиночным ударам (5000 м/с²) и многократным (350 м/с²), а также пониженному давлению до 1,3×10⁻⁴ Па.
Расшифровка маркировки
Обозначение 2РТ20У2ЭШ6-А расшифровывается так: 2РТ — тип (теплостойкий цилиндрический), 20 — размер корпуса, У — угловой патрубок кабельной части, 2 — число контактов, Э — гайка для экранированного кабеля, Ш — розетка, 6 — сочетание контактов. Это стандартная модель для приборных и кабельных соединений в авиации, промышленности и энергетике. +3
Описание
Назначение
2РТ20У2ЭШ6-А — кабельная розетка из серии цилиндрических разъёмов 2РТ, предназначенная для соединения электрических цепей в промышленных и технических системах. Изделие применяется там, где требуется компактное и надёжное электрическое соединение кабеля с прибором или другим кабелем, и рассчитано на работу в составе приборных и кабельных соединений в авиации, промышленности и энергетике.
Основные характеристики
Розетка имеет два контакта диаметром 2,5 мм. Максимальная токовая нагрузка на контакт составляет 25 А, общая нагрузка — 50 А. Рабочий диапазон напряжения достигает 850 В. Сопротивление контакта не превышает 1 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
- Число контактов: 2
- Диаметр контактов: 2,5 мм
- Максимальный ток на контакт: 25 А
- Общая максимальная токовая нагрузка: 50 А
- Рабочее напряжение: до 850 В
- Сопротивление контакта: не более 1 мОм
- Сопротивление изоляции: не менее 5000 МОм
- Исполнение: негерметичное
- Климатическое исполнение: УХЛ
- Материал контактов: серебро или никель
- Тип кабеля: подходит для экранированного кабеля
Надёжность и условия эксплуатации
Разъём выдерживает до 500 соединений-рассоединений и наработку не менее 1000 часов. Он устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, к одиночным ударам с ускорением 5000 метров на секунду в квадрате и к многократным ударам с ускорением 350 метров на секунду в квадрате. Также изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.
Расшифровка маркировки
Обозначение 2РТ20У2ЭШ6-А расшифровывается следующим образом:
- 2РТ — тип разъёма, теплостойкий цилиндрический
- 20 — размер корпуса
- У — угловой патрубок кабельной части
- 2 — число контактов
- Э — гайка для экранированного кабеля
- Ш — розетка
- 6 — сочетание контактов
Это стандартная модель для приборных и кабельных соединений. Производитель в предоставленных данных не указан, сведения о сертификатах, гарантии, стране производства и комплектации поставки отсутствуют.
