Назначение

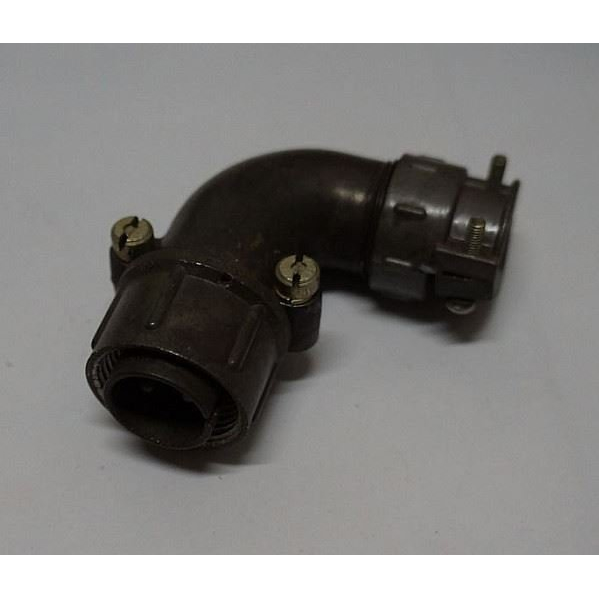

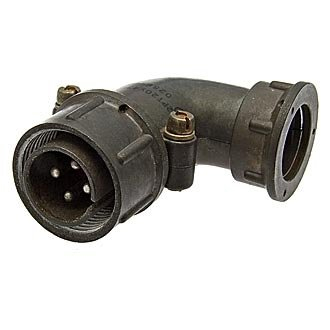

2РТ20У2ЭГ6-А ВИЛКИ «5» — это кабельная вилка цилиндрического соединителя типа 2РТ. Она рассчитана на работу с экранированным кабелем и угловым патрубком. Артикул изделия — 40427, категория — 2РТ20. Производитель в предоставленных данных не указан. В каталоге товар имеет краткое описание «кабельная».

Основное назначение вилки — соединение электрических цепей в составе соединителя типа 2РТ. Конструкция предусматривает угловой патрубок и применение экранированного кабеля, что важно для задач, где требуется защита от помех и надёжное механическое соединение. Изделие относится к кабельным вилкам, то есть устанавливается на кабельную часть соединения.

Расшифровка обозначения

Маркировка 2РТ20У2ЭГ6-А содержит информацию о типе, размере корпуса, исполнении и контактах. Расшифровка выглядит следующим образом.

• 2РТ — тип соединителя.
• 20 — условный размер корпуса.
• У — угловой патрубок.
• 2 — количество контактов.
• Э — для экранированного кабеля.
• Г — вилка.
• 6 — сочетание контактов.
• А — обозначение материала изолятора.

Подтверждённые особенности и технические характеристики

Для этой вилки указаны следующие параметры.

• Рабочий ток — 25 А.
• Максимальное рабочее напряжение постоянного тока — не более 700 В.
• Диаметр контактов — 2,5 мм.
• Покрытие контактов — серебро.
• Сопротивление контактов — 1 мОм.

Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм. Корпус имеет условный размер 20, а изделие рассчитано на два контакта. Исполнение Э указывает на применение с экранированным кабелем, исполнение У — на угловой патрубок. Буква А в обозначении относится к материалу изолятора.

Условия эксплуатации

Изделие рассчитано на диапазон температур от минус 60 градусов Цельсия до плюс 180 градусов Цельсия с учётом перегрева контактов. Также указаны следующие условия и воздействия.

• Стойкость к синусоидальной вибрации в диапазоне 1–1000 Гц.
• Устойчивость к одиночным и многократным механическим ударам.
• Работа при пониженном атмосферном давлении.

Такие характеристики позволяют использовать вилку в электрических цепях, где важны надёжность соединения, экранирование и устойчивость к жёстким условиям эксплуатации.

Применение

Соединители 2РТ20У2ЭГ6-А предназначены для внутреннего применения и для наружной установки при защите от пыли и воды силами потребителя. Обычно такие вилки используют в электрических цепях, где необходимо сохранить целостность соединения при вибрации, ударах, перепадах температуры и пониженном атмосферном давлении.

Благодаря исполнению для экранированного кабеля и угловому патрубку вилка подходит для монтажа в составе кабельных сборок, где требуется аккуратная прокладка кабеля и защита от внешних помех. Серебряное покрытие контактов и низкое сопротивление контактов указаны как подтверждённые особенности изделия.

Данные VirtueMart

В характеристиках VirtueMart для товара указаны приёмка и год.

• Приемка: «5».
• Год: 89–90.

Кратко

2РТ20У2ЭГ6-А ВИЛКИ «5» — это угловая кабельная вилка серии 2РТ с двумя контактами, предназначенная для экранированного кабеля. Она имеет серебряные контакты, рабочий ток 25 А, максимальное рабочее напряжение постоянного тока не более 700 В и сопротивление изоляции не менее 1000 МОм. Изделие рассчитано на температуры от минус 60 до плюс 180 градусов Цельсия, устойчиво к вибрации, механическим ударам и пониженному атмосферному давлению.
