Назначение

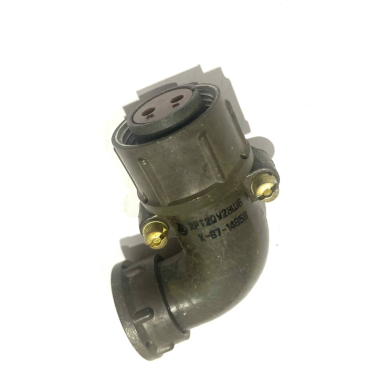

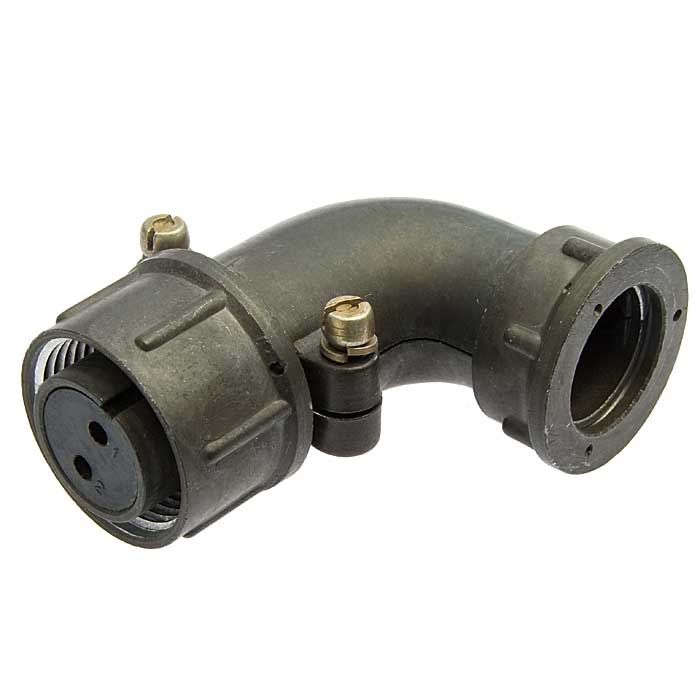

2РТ20У2ЭГ6-А — это кабельная вилка цилиндрического разъёма серии 2РТ(А). Изделие предназначено для соединения экранированного кабеля и применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Вилка обеспечивает электрическое и механическое соединение цепей при передаче тока и сигнала между блоками, модулями и кабельными сборками.

Благодаря экранированному исполнению разъём подходит для участков, где требуется защита передаваемого сигнала от внешних электромагнитных помех, а также снижение излучения самого кабеля. Конструкция рассчитана на эксплуатацию в условиях вибрации, что делает её применимой в подвижной и бортовой аппаратуре.

Конструкция и обозначение

Расшифровка обозначения 2РТ20У2ЭГ6-А отражает ключевые конструктивные признаки изделия:

• 2РТ — тип цилиндрического разъёма серии 2РТ(А).
• 20 — условный размер корпуса.
• У — угловая (кабельная) часть разъёма.
• 2 — число контактов.
• Э — исполнение для экранированного кабеля.
• Г — вилка.

Вилка оснащена прямым патрубком и гайкой, предназначенной для крепления кабеля и обеспечения надёжного контакта экранирующей оплётки. Корпус имеет нормальные габариты. Контакты изготовлены из серебра, что обеспечивает низкое переходное сопротивление и стабильность соединения.

Технические характеристики

Основные параметры изделия, подтверждённые для данной модели, приведены ниже:

• Число контактов: 2.
• Рабочий ток на контакт: до 25 А.
• Максимальное напряжение постоянного тока: не более 700 В.
• Сопротивление контактов: не более 0,001–0,0025 Ом.
• Диаметр контактов: ориентировочно 2,5 мм (значение требует уточнения по документации производителя).
• Виброустойчивость: диапазон 1–5000 Гц при ускорении до 30 g.
• Ресурс соединений-расчленений: до 500 циклов.
• Минимальная наработка: 1000 часов.
• Климатическое исполнение: обычно УХЛ (умеренный и холодный климат).

Применение

Разъём 2РТ20У2ЭГ6-А применяется в радиоэлектронной и радиотехнической аппаратуре для подключения экранированных кабелей к блокам, пультам, датчикам и другим устройствам. Типовые условия эксплуатации предполагают наличие вибрационных нагрузок, поэтому вилка востребована в составе подвижной техники, приборных стоек и кабельных сборок, работающих в умеренном и холодном климате.

Изделие обеспечивает стабильное электрическое соединение при токах до 25 А на контакт и напряжении постоянного тока до 700 В, что позволяет использовать его в силовых и сигнальных цепях низковольтной и среднеэнергетической аппаратуры. Сочетание серебряных контактов и экранированного исполнения делает разъём пригодным для ответственных участков, где важны низкое сопротивление контакта и защита от помех.

Комплектация и особенности эксплуатации

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных не указаны. Артикул изделия — 4429, категория — 2РТ20. Производитель не указан.

При монтаже следует учитывать назначение вилки как кабельной (угловой) части разъёма: она устанавливается на экранированный кабель и соединяется с ответной частью. Для сохранения заявленных характеристик необходимо обеспечивать надёжное крепление экрана и не превышать указанные значения тока и напряжения. Ресурс до 500 циклов соединений-расчленений определяет область применения изделия преимущественно для соединений, которые не разъединяются часто.
