2РТ20ПНШ6-А «5»

Цена:

700 ₽

Технические характеристики

2РТ20ПНШ6-А

2РТ20ПНШ6-А (вероятно, вариант обозначения 2РТ20П2НШ6-А) — это кабельная розетка низкочастотного цилиндрического соединителя общего назначения, предназначенная для радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

Обозначение расшифровывается как: 2РТ — тип соединителя, 20 — условный размер корпуса, П — прямой патрубок, 2 — количество контактов, Н — для неэкранированного кабеля, Ш — розетка, 6 — сочетание контактов, А — материал изолятора. Она применяется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Основные характеристики

Рабочий ток: 25 А на контакт.
Максимальное напряжение постоянного тока: до 700 В.
Диаметр контактов: 2,5 мм с серебряным покрытием, сопротивление контакта — не более 1 мОм.
Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.

Надежность и условия эксплуатации

Количество сочленений-расчленений — до 500 циклов, минимальная наработка — 1000 часов, срок хранения — не менее 20 лет. Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10 000 м/с² одиночные), пониженное давление (1,3·10⁻⁴ Па) и температуры от -60 до +100 °C.

Описание

Назначение и область применения

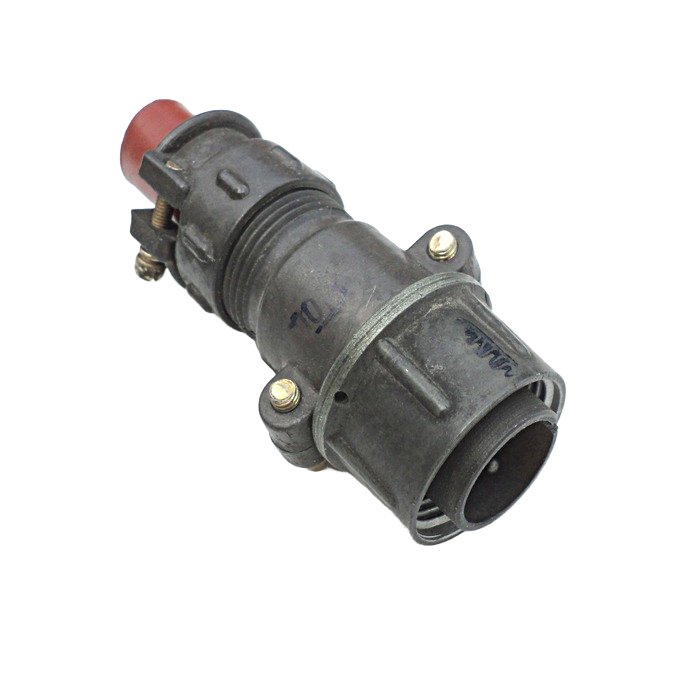

2РТ20ПНШ6-А «5» — кабельная розетка низкочастотного цилиндрического соединителя общего назначения. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги, в климатическом исполнении УХЛ.

Артикул изделия — 4417, категория — 2РТ20. Приемка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки.

Расшифровка обозначения

Обозначение 2РТ20ПНШ6-А читается следующим образом:

2РТ — тип соединителя;
20 — условный размер корпуса;
П — прямой патрубок;
2 — количество контактов;
Н — исполнение для неэкранированного кабеля;
Ш — розетка;
6 — сочетание контактов;
А — материал изолятора.

Вариант обозначения

Встречается также запись 2РТ20П2НШ6-А, которая является вариантом обозначения того же изделия. Это следует учитывать при сверке документации и заказе, чтобы не возникло расхождений в наименовании.

Основные технические характеристики

Рабочий ток составляет 25 А на контакт. Максимальное напряжение постоянного тока — до 700 В. Контакты выполнены диаметром 2,5 мм с серебряным покрытием, сопротивление контакта — не более 1 мОм. Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Надёжность и условия эксплуатации

Изделие рассчитано на количество сочленений-расчленений до 500 циклов, минимальная наработка — 1000 часов, срок хранения — не менее 20 лет.

Розетка выдерживает следующие воздействия:

вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате;
одиночные удары с ускорением до 10 000 метров на секунду в квадрате;
пониженное давление 1,3 умноженное на 10 в минус четвёртой степени паскаля;
температуры от минус 60 до плюс 100 градусов Цельсия.

Применение и особенности

Благодаря совокупности характеристик розетка 2РТ20ПНШ6-А «5» подходит для эксплуатации в составе аппаратуры, где требуются надёжная коммутация, стойкость к вибрациям, ударам, перепадам давления и широкому диапазону температур. Исполнение для неэкранированного кабеля определяет её применение в соответствующих кабельных сборках. Наличие приёмки «5» подтверждает пригодность изделия для ответственных применений.

При монтаже следует учитывать диаметр контактов 2,5 мм и допустимый рабочий ток 25 А на контакт, а также максимальное напряжение постоянного тока до 700 В. Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление — не более 1 мОм.
