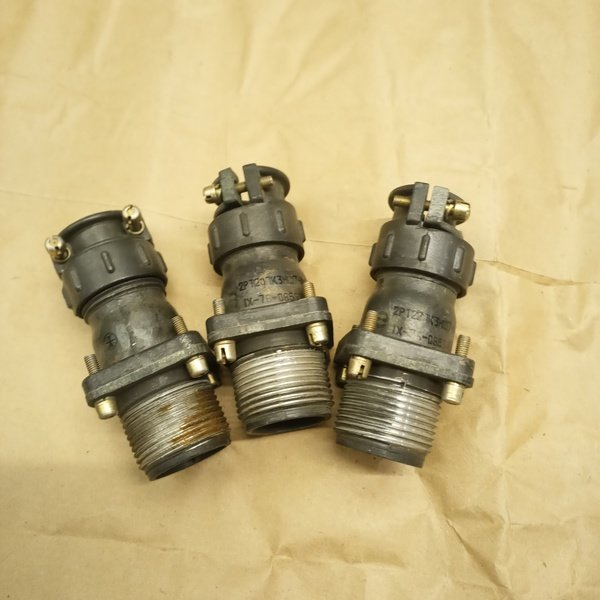

Назначение соединителя 2РТ20ПКЭГ7А «5»

2РТ20ПКЭГ7А «5» — это блочный приборный соединитель цилиндрического типа из серии 2РТ-А. Изделие предназначено для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Соединитель применяется там, где требуется надёжное и разъёмное электрическое соединение между блоками аппаратуры, кабельными сборками и внешними цепями. Благодаря цилиндрической конструкции и блочному исполнению он обеспечивает удобство сочленения и расчленения при обслуживании и замене узлов.

Основные технические характеристики

Разъём оснащён пятью контактами диаметром 1,5 мм. Сопротивление каждого контакта составляет не более 2,5 мОм. Максимальная токовая нагрузка на один контакт достигает 10 А, а суммарная нагрузка на соединитель — до 50 А.

Ресурс изделия рассчитан на 500 циклов сочленения-расчленения. Минимальная наработка составляет 1000 часов. Соединитель выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Всеклиматическое исполнение позволяет эксплуатировать изделие как внутри, так и снаружи аппаратуры при условии защиты от пыли и влаги.

Конструкция и маркировка

Обозначение 2РТ20ПКЭГ7А расшифровывается следующим образом:

• «20» — условный размер корпуса;
• «ПК» — приборная розетка с прямым патрубком;
• «Э» — гайка для экранированного кабеля;
• «Г» — вилка в кабельной части;
• «7» — сочетание контактов.

Таким образом, изделие сочетает в себе функции приборной розетки с прямым патрубком и кабельной вилки, предназначенной для присоединения экранированного кабеля. Наличие гайки для экранированного кабеля обеспечивает возможность заделки экрана и механическую фиксацию кабеля в корпусе соединителя.

Применение и приёмочные данные

Соединители серии 2РТ-А используются в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре. Они востребованы в HVAC-системах и промышленном оборудовании, где необходимо надёжное соединение электрических цепей с возможностью многократного сочленения.

Товар имеет приёмку «5». Артикул изделия — 4415. Категория — 2РТ20. Производитель в предоставленных данных не указан.

При монтаже следует учитывать максимальное напряжение до 850 В, токовую нагрузку до 50 А суммарно и ограничение по частоте переменного тока до 3 МГц. Для обеспечения заявленного ресурса в 500 циклов и наработки 1000 часов необходимо соблюдать правила сочленения и расчленения, а также условия защиты от пыли и влаги при наружной эксплуатации.
