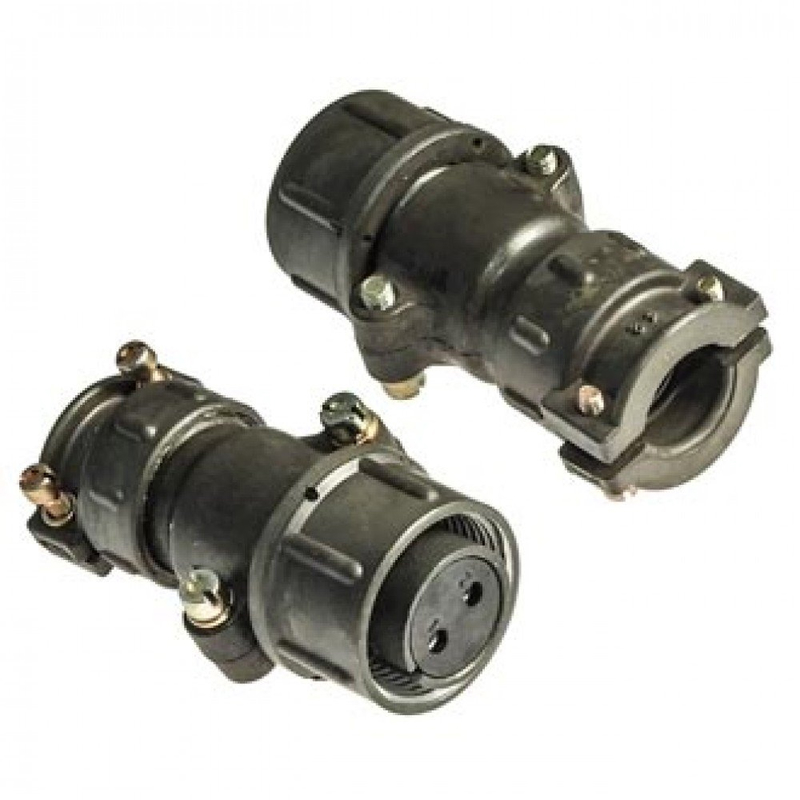

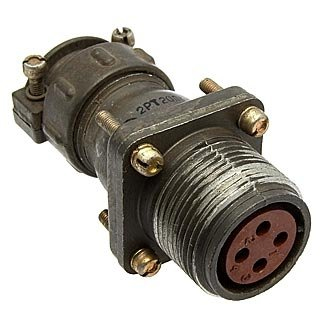

Назначение соединителя 2РТ20ПК5НГ7-А

Соединитель 2РТ20ПК5НГ7-А представляет собой приборную розетку, предназначенную для внутреннего и наружного применения в климатическом исполнении УХЛ. Изделие применяется для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Розетка относится к категории 2РТ20 и выпускается под артикулом 4413. Конструкция ориентирована на стационарную установку на приборной части оборудования, где требуется надёжное электрическое соединение с ответной частью соединителя.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме и содержит полную информацию о конструкции:

• 2РТ — тип соединителя;
• 20 — условный размер корпуса;
• П — конструктивное исполнение приборной части с прямым патрубком;
• К — тип розетки (приборная);
• 5 — количество контактов;
• Н — вид гайки патрубка для неэкранированного кабеля;
• Г — вид контактов, при котором розетка обозначается как «Ш».

Такая структура обозначения позволяет точно определить исполнение корпуса, тип присоединения кабеля и число контактных групп ещё до заказа изделия.

Подтверждённые особенности и характеристики

Ключевые параметры изделия, заявленные в технической документации:

• климатическое исполнение УХЛ, допускающее эксплуатацию как внутри помещений, так и на открытом воздухе;
• рабочая частота электрических цепей — до 3 МГц;
• максимальное напряжение — до 850 В (амплитудное значение);
• число контактов — 5;
• тип розетки — приборная, с прямым патрубком;
• гайка патрубка рассчитана на неэкранированный кабель;
• возможность монтажа как с экранированными, так и с неэкранированными кабелями;
• приемка — «5».

Применение и монтаж

Розетка 2РТ20ПК5НГ7-А устанавливается на приборной части оборудования и служит для подключения кабельных линий постоянного и переменного тока. Благодаря климатическому исполнению УХЛ изделие подходит для эксплуатации в условиях умеренного и холодного климата, в том числе вне отапливаемых помещений.

При монтаже используется прямой патрубок с гайкой под неэкранированный кабель, при этом допускается применение и экранированных кабелей. Пять контактных групп обеспечивают передачу сигналов и питания в цепях с частотой до 3 МГц. Перед установкой следует убедиться в соответствии ответной части типу 2РТ20 и в допустимости рабочих параметров цепи по напряжению и частоте.

Комплектация и соответствие

Изделие поставляется как приборная розетка в исполнении, соответствующем заявленному обозначению. Приемка «5» подтверждает прохождение установленного контроля качества. Дополнительные сведения о производителе, стране производства, комплекте поставки, стандартах и гарантийных условиях в предоставленных данных отсутствуют.
