Назначение

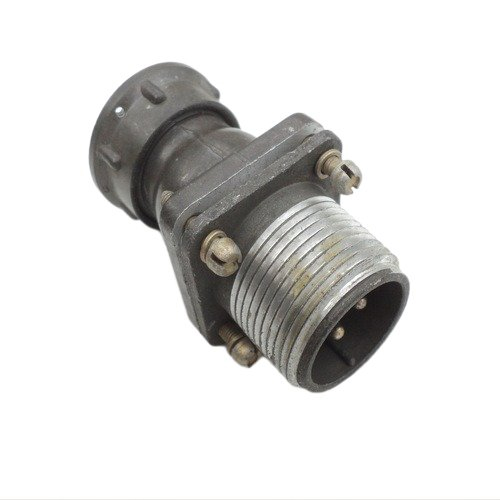

Вилка приборная (блочная) 2РТ20ПК4НШ8А, артикул 4406, категория 2РТ20, представляет собой ответную часть низкочастотного цилиндрического соединителя серии 2РТ-А с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, применяемых в радиоэлектронной и радиотехнической аппаратуре.

Основное назначение вилки — обеспечение надёжного электрического соединения и коммутации цепей питания, сигнальных и вспомогательных линий в составе блоков, приборов и кабельных сборок. Резьбовое соединение с гайкой обеспечивает механическую прочность и стойкость к вибрационным нагрузкам, что расширяет область применения соединителя.

Подтверждённые технические особенности

Соединитель имеет 4 контакта диаметром 2,5 мм. Контактная группа может выполняться с серебряным или никелевым покрытием. Сопротивление одного контакта составляет не более 1 мОм, что обеспечивает малое падение напряжения при передаче рабочего тока.

• Рабочий ток на один контакт — 25 А, при одновременной работе всех контактов суммарный ток достигает 100 А.
• Максимальное рабочее напряжение — от 700 до 850 В.
• Сопротивление изоляции — не менее 1000 до 5000 МОм.
• Количество сочленений и расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 20 лет.

Конструкция вилки рассчитана на вибрационные и ударные воздействия. Изделие выдерживает синусоидальную вибрацию с частотой от 1 до 5000 Гц и ускорением до 300 метров на секунду в квадрате, одиночные механические удары с ускорением до 10 000 метров на секунду в квадрате, а также пониженное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Климатическое исполнение и условия эксплуатации

Тип соединителя негерметичный, климатическое исполнение УХЛ. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, допускается кратковременная смена температуры до плюс 180 градусов Цельсия. Изделие предназначено для внутреннего и наружного применения при условии защиты от пыли и влаги.

Расшифровка обозначения конструкции: ПК — с прямым патрубком для кабеля, НШ — с гайкой для неэкранированного кабеля. Такой вариант исполнения обеспечивает ввод неэкранированного кабеля и его надёжное закрепление за счёт резьбовой гайки.

Область применения

Вилка 2РТ20ПК4НШ8А применяется в радиоэлектронной и радиотехнической аппаратуре, силовой и измерительной технике, где требуется передача тока до 25 А на контакт в сочетании с компактными габаритами цилиндрического соединителя. Благодаря стойкости к вибрации, ударам и широкому температурному диапазону, соединитель востребован в составе аппаратуры, работающей в жёстких условиях эксплуатации.

Типовые узлы применения — блоки питания, выходные каскады передатчиков, соединительные кабели приборов, пультовые и блочные разъёмы, где необходима частая коммутация с сохранением стабильных электрических параметров на протяжении не менее 500 циклов сочленения. Существенным фактором является длительный срок сохраняемости, равный 20 годам, что делает изделие пригодным для комплектования ответственных систем с длительным сроком службы.
