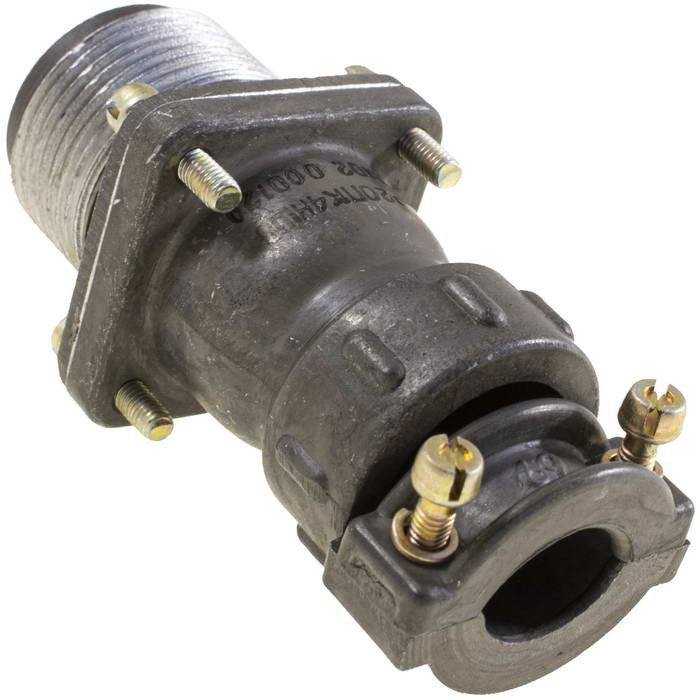

2РТ20ПК4НШ8-АН

Цена:

2800 ₽

Технические характеристики

2РТ20ПК4НШ8-АН

2РТ20ПК4НШ8-АН — это низкочастотный цилиндрический соединитель общего назначения, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Он применяется в радиоэлектронной и радиотехнической аппаратуре, включая приборы в условиях УХЛ (умеренный и холодный климат).

Расшифровка обозначения

2РТ — тип соединителя (цилиндрический).
20 — условный размер корпуса.
ПК — конструктивное исполнение приборной части с прямым патрубком.
4 — количество контактов (диаметр каждого Ø 2,5 мм).
НШ — гайка патрубка для неэкранированного кабеля.
8 — код контактов (четыре контакта Ø 2,5 мм).
АН — модификация с покрытием контактов никелем (Н) и дополнительным обозначением материала изолятора (А).

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку 25 А на контакт (общая — до 100 А) и напряжение до 850 В. Сопротивление контакта не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Рабочая температура: от -60°C до +100°C (с возможностью кратковременных скачков до +180°C).

Надежность и условия эксплуатации

Количество сочленений-расчленений: 500 циклов.
Минимальная наработка: 1000 часов.
Вибрация: синусоидальная 1–5000 Гц с ускорением до 300 м/с² (30 g).
Удары: одиночные до 5000 м/с² (500 g), многократные до 350 м/с² (35 g).
Тип негерметичный, монтаж — пайкой или объемный, для внутреннего или наружного применения (с защитой от пыли и влаги).

Описание

Назначение соединителя 2РТ20ПК4НШ8-АН

Соединитель 2РТ20ПК4НШ8-АН представляет собой низкочастотный цилиндрический соединитель общего назначения. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, включая приборы, эксплуатируемые в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ).

Артикул изделия — 4405, категория — 2РТ20. Соединитель относится к классу приборных частей с прямым патрубком и предназначен для внутреннего или наружного применения с защитой от пыли и влаги. Тип исполнения — негерметичный.

Расшифровка обозначения 2РТ20ПК4НШ8-АН

Маркировка содержит полную информацию о конструкции и материалах изделия:

2РТ — тип соединителя, цилиндрический низкочастотный.
20 — условный размер корпуса.
ПК — конструктивное исполнение приборной части с прямым патрубком.
4 — количество контактов, диаметр каждого составляет 2,5 мм.
НШ — гайка патрубка для неэкранированного кабеля.
8 — код контактов: четыре контакта диаметром 2,5 мм.
АН — модификация с покрытием контактов никелем (Н) и дополнительным обозначением материала изолятора (А).

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку 25 А на контакт, общая нагрузка достигает 100 А. Рабочее напряжение — до 850 В. Сопротивление контакта не превышает 1 мОм, сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях.

Температурный режим

Рабочая температура эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускаются кратковременные скачки температуры до плюс 180 градусов Цельсия.

Показатели надёжности

Количество сочленений-расчленений — 500 циклов. Минимальная наработка — 1000 часов.

Механические воздействия

Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
Удары одиночные: до 5000 метров на секунду в квадрате (500 g).
Удары многократные: до 350 метров на секунду в квадрате (35 g).

Монтаж и применение

Монтаж соединителя выполняется пайкой или объёмным способом. Изделие подходит для внутренней и наружной установки при условии защиты от пыли и влаги. Исполнение УХЛ допускает работу в умеренном и холодном климате.

Область применения охватывает радиоэлектронную и радиотехническую аппаратуру, где требуется надёжная коммутация цепей постоянного и переменного тока частотой до 3 МГц. Конструкция с прямым патрубком и гайкой для неэкранированного кабеля упрощает подключение и обеспечивает механическую фиксацию кабельной части.
