Назначение

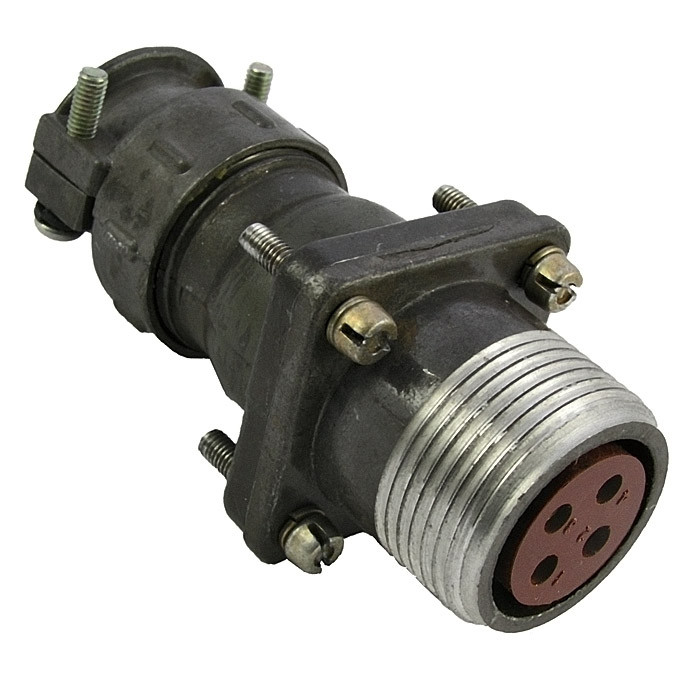

2РТ20ПК4НГ8-А — это приборная розетка цилиндрического низкочастотного соединителя серии 2РТ. Изделие предназначено для надежного соединения электрических цепей в электро-, радио- и контрольно-измерительных приборах. Розетка обеспечивает стабильный электрический контакт и применяется там, где требуется быстрая коммутация кабельных линий при сохранении высокой надёжности соединения.

Конструктивно розетка относится к приборам с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильную стыковку ответных частей. Такое исполнение удобно для внутреннего или наружного монтажа в приборах при условии защиты от пыли и влаги.

Расшифровка обозначения

Обозначение модели построено по стандартной схеме и содержит полную информацию о типе и исполнении изделия. Правильное чтение маркировки помогает подобрать совместимые ответные части и оценить применимость розетки в конкретном проекте.

• 2РТ — тип цилиндрического низкочастотного соединителя;
• 20 — условный размер корпуса;
• ПК — конструктивное исполнение с прямым патрубком;
• 4 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Г — розетка;
• 8 — сочетание контактов: четыре штуки диаметром 2,5 мм;
• А — материал изолятора.

Подтверждённые технические особенности

Соединитель рассчитан на 4 контакта диаметром 2,5 мм. Сопротивление контакта составляет не более 1 мОм, что обеспечивает малые потери при передаче тока. Максимальная токовая нагрузка достигает 25 А на контакт, а общая нагрузка по всем контактам — до 100 А.

Розетка работает при напряжении до 850 В (амплитудное значение) в цепях постоянного и переменного тока с частотой до 3 МГц. Сопротивление изоляции — не менее 5000 МОм. Климатическое исполнение — УХЛ, исполнение негерметичное. Диапазон рабочих температур — от минус 60 °C до плюс 60 °C.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², удары с ускорением до 5000 м/с², а также не менее 500 циклов сочленений и расчленений. Минимальная наработка составляет 1000 часов, срок хранения — до 20 лет.

Применение и совместимость

Розетка подходит для экранированных и неэкранированных кабелей. Покрытие контактов — серебро или никель, что снижает переходное сопротивление и повышает коррозионную стойкость. Резьбовое сочленение с одношпоночной поляризацией упрощает монтаж и предотвращает ошибки при подключении.

Область применения охватывает электро-, радио- и контрольно-измерительные приборы, где требуются компактные низкочастотные соединения с высокой токовой нагрузкой. Благодаря широкому температурному диапазону и стойкости к вибрации и ударам розетка пригодна для работы в жёстких условиях эксплуатации при защите от пыли и влаги.

При подборе ответной части следует учитывать условный размер корпуса 20, наличие четырёх контактов диаметром 2,5 мм, тип сочленения — резьбовое, а также исполнение с гайкой для неэкранированного кабеля. Для экранированных линий необходимо отдельно проверять совместимость экранирующих элементов ответной части.
