Назначение изделия

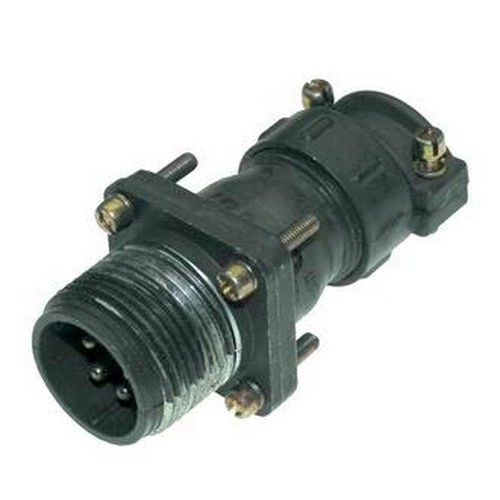

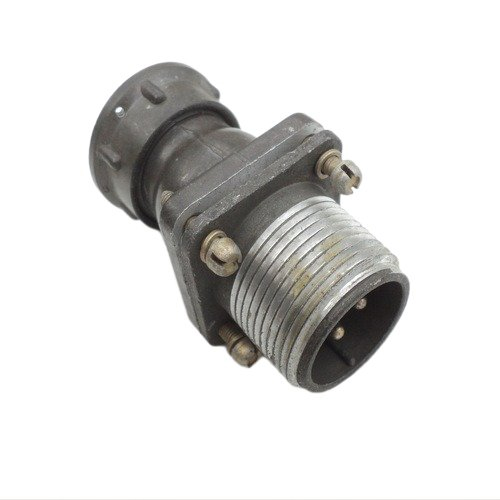

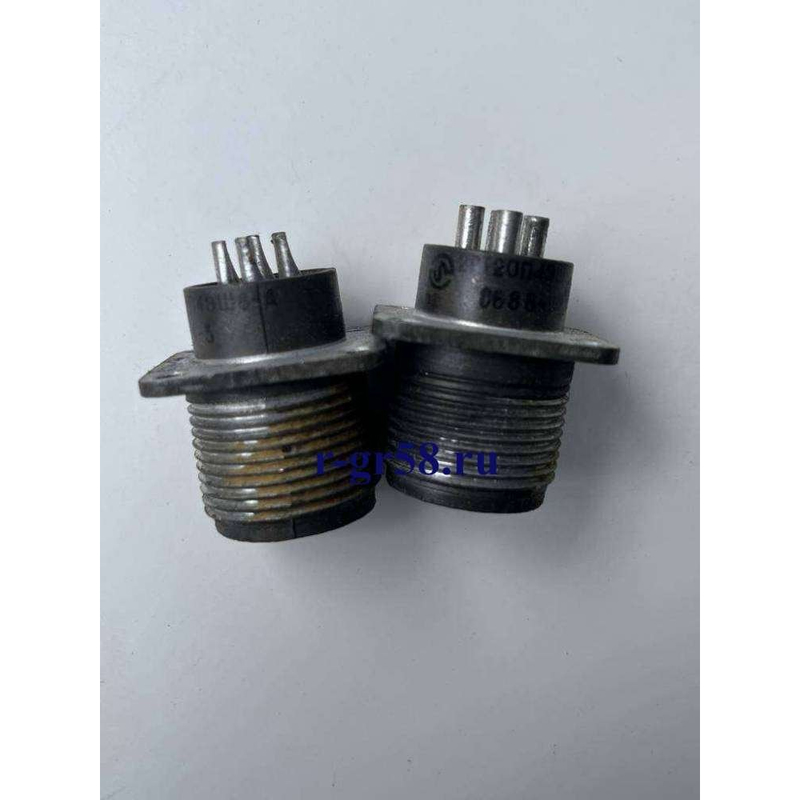

2РТ20ПК4ЭШ8А представляет собой приборную вилку цилиндрического низкочастотного соединителя серии 2РТ. Изделие предназначено для обеспечения надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Разъём относится к категории соединителей общего назначения и применяется в электрических цепях переменного и постоянного тока с частотой до 3 МГц.

Основная функция изделия — коммутация электрических цепей с передачей значительных токовых нагрузок при сохранении стабильного переходного сопротивления контактов. Благодаря экранированному исполнению соединитель может использоваться в цепях, где требуется ограничение влияния внешних электромагнитных помех на передаваемый сигнал.

Подтверждённые технические особенности

Конструкция соединителя включает четыре контакта диаметром 2,5 мм с серебряным покрытием. Переходное сопротивление каждого контакта не превышает 1 мОм, что обеспечивает минимальные потери при передаче тока. Рабочий ток на один контакт достигает 25 А, а суммарный ток по всем контактам — до 100 А. Максимальное рабочее напряжение составляет 700 В постоянного тока.

Показатели надёжности изделия подтверждаются следующими параметрами:

• количество сочленений-расчленений — до 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — не менее 20 лет.

Соединитель устойчив к механическим воздействиям: вибрация с ускорением до 300 м/с² в диапазоне частот от 1 до 5000 Гц, одиночные удары с ускорением до 10 000 м/с² и многократные удары с ускорением до 1500 м/с². Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение УХЛ допускает внутреннее и наружное применение при наличии защиты.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ20ПК4ЭШ8А содержит следующую информацию: 2РТ — тип соединителя, 20 — размер корпуса, ПК — приборная часть с прямым патрубком, 4 — число контактов, ЭШ — экранированный вариант, 8 — шаг контактов, А — модификация исполнения.

Монтаж соединителя выполняется пайкой. Предусмотрен объёмный монтаж, возможны варианты присоединения кабеля как без патрубка, так и с прямым или угловым патрубком. Такое разнообразие вариантов установки позволяет применять изделие в аппаратуре с различной компоновкой и требованиями к направлению подводимого кабеля.

Область применения

Соединитель 2РТ20ПК4ЭШ8А применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется коммутация цепей с токами до 25 А на контакт и напряжением до 700 В постоянного тока. Изделие подходит для использования в составе блоков и устройств, эксплуатируемых в жёстких климатических и механических условиях, включая вибрационные и ударные нагрузки.

Благодаря экранированному исполнению соединитель востребован в цепях, где необходимо снизить уровень электромагнитных наводок. Применение серебряного покрытия контактов обеспечивает стабильность электрических параметров на протяжении всего срока службы, а стойкость к 500 циклам сочленения делает изделие пригодным для разъёмных соединений, требующих периодического обслуживания.
