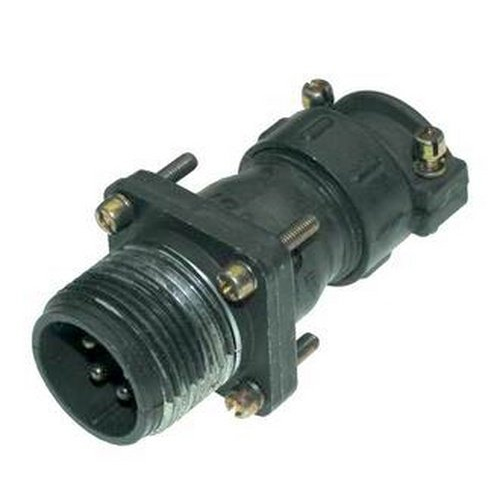

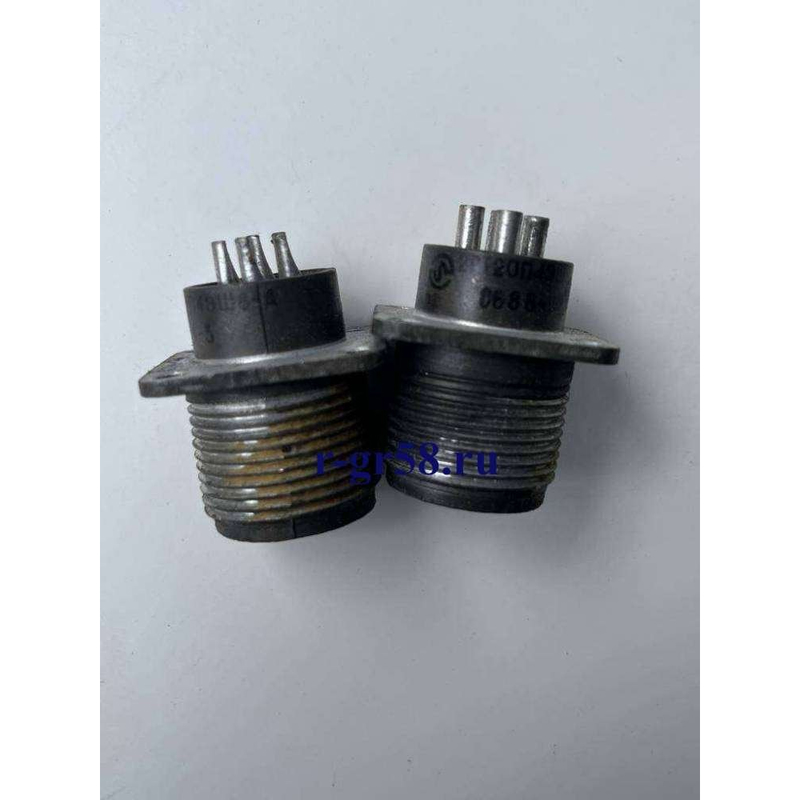

2РТ20ПК4ЭШ8-А

Цена:

1450 ₽

Технические характеристики

2РТ20ПК4ЭШ8-А

2РТ20ПК4ЭШ8-А — это кабельная розетка низкочастотного цилиндрического соединителя серии 2РТ с резьбовой фиксацией, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока.

Назначение

Она используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, подходит для работы внутри и снаружи оборудования (при защите от пыли и влаги) в климатическом исполнении УХЛ. Корпус блочный, с прямым патрубком и гайкой для экранированного кабеля, монтаж внутренний объемный или пайкой.

Характеристики

Количество контактов: 4 шт. диаметром 2,5 мм, покрытие серебром (Ag).
Рабочий ток на контакт: до 25 А, общее до 100 А.
Максимальное напряжение: 700 В, частота до 3 МГц. +2
Работает при температурах от -60 до +100 °C (смена до +180 °C), сопротивление изоляции не менее 1000 МОм.

Надежность

Выдерживает синусоидальную вибрацию 1–10000 Гц с ускорением 100 м/с² (10 g), механические удары до 10000 м/с² (одиночный) и 1500 м/с² (многократный), ресурс — 500 сочленений-расчленений, наработка 1000 часов, срок хранения 20 лет.

Описание

Назначение

2РТ20ПК4ЭШ8-А — это кабельная розетка низкочастотного цилиндрического соединителя серии 2РТ с резьбовой фиксацией. Изделие предназначено для надежного соединения в электрических цепях переменного и постоянного тока. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется передача сигналов и питания при повышенных токах на контакт.

Конструкция допускает работу как внутри, так и снаружи оборудования при обеспечении защиты от пыли и влаги. Климатическое исполнение — УХЛ. Корпус блочный, оснащен прямым патрубком и гайкой для экранированного кабеля. Монтаж внутренний объемный или пайкой.

Технические характеристики

Основные электрические и механические параметры изделия подтверждены для применения в составе соединителей серии 2РТ. Ключевые значения приведены ниже.

Количество контактов: 4 штуки.
Диаметр контактов: 2,5 мм.
Покрытие контактов: серебро (Ag).
Рабочий ток на контакт: до 25 А.
Общий рабочий ток: до 100 А.
Максимальное напряжение: 700 В.
Частота: до 3 МГц.
Сопротивление изоляции: не менее 1000 МОм.
Рабочая температура: от -60 до +100 °C.
Кратковременная смена температуры: до +180 °C.

Надежность и условия эксплуатации

Соединитель рассчитан на жесткие условия эксплуатации в составе аппаратуры общего назначения. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 10000 Гц с ускорением 100 м/с² (10 g). Механические удары: одиночный до 10000 м/с², многократный до 1500 м/с².

Ресурс работы составляет 500 сочленений-расчленений. Наработка — 1000 часов. Срок хранения — 20 лет.

Применение

Кабельная розетка 2РТ20ПК4ЭШ8-А применяется в составе электрических цепей переменного и постоянного тока радиоэлектронной и радиотехнической аппаратуры общего назначения. Резьбовая фиксация обеспечивает надежное соединение при вибрационных и ударных нагрузках. Исполнение корпуса с прямым патрубком и гайкой для экранированного кабеля позволяет выполнять монтаж внутренним объемным способом или пайкой.

Для корректного применения необходимо учитывать климатическое исполнение УХЛ, допустимые токи на контакт и суммарный ток, максимальное напряжение 700 В и частоту до 3 МГц. Эксплуатация в пределах указанных температур и механических воздействий обеспечивает заявленный ресурс и срок службы изделия.
