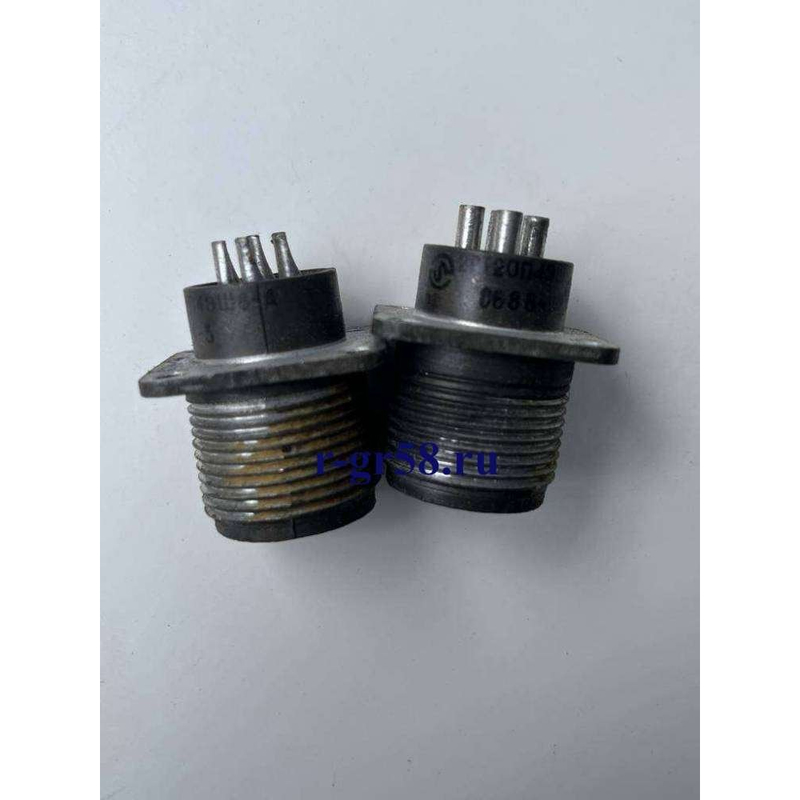

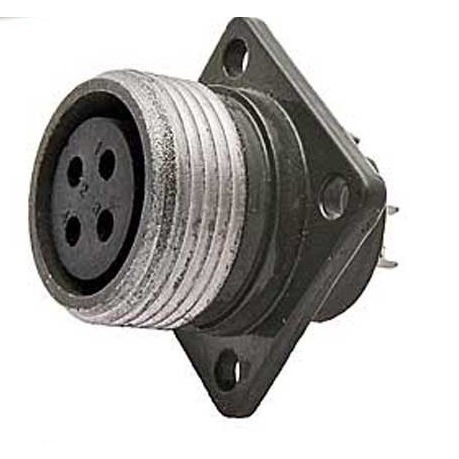

2РТ20ПК4ЭШ8 — это низкочастотный цилиндрический соединитель общего назначения из серии 2РТ, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Соединитель имеет 4 контакта диаметром 2,5 мм с серебряным покрытием, сопротивление контактов не превышает 1 мОм. Рабочий ток на контакт достигает 25 А (общий до 100 А), максимальное напряжение — 700 В постоянного тока, частота до 3 МГц. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Конструкция и исполнение

Расшифровка обозначения: 2РТ — тип, 20 — размер корпуса, ПК — приборная часть с прямым патрубком, 4 — число контактов, ЭШ — экранированный с защелкой, 8 — вариант, А — модификация. Это вилка приборная (блочная) без патрубка или с прямым, негерметичная, с резьбовым соединением. +3

Надежность и условия эксплуатации

Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок сохраняемости — 20 лет. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 10 000 м/с² (одиночные), линейную нагрузку 2000 м/с². Климатическое исполнение УХЛ (от -60 до +100 °C), подходит для внутреннего и наружного применения при защите от пыли и влаги.
