Назначение

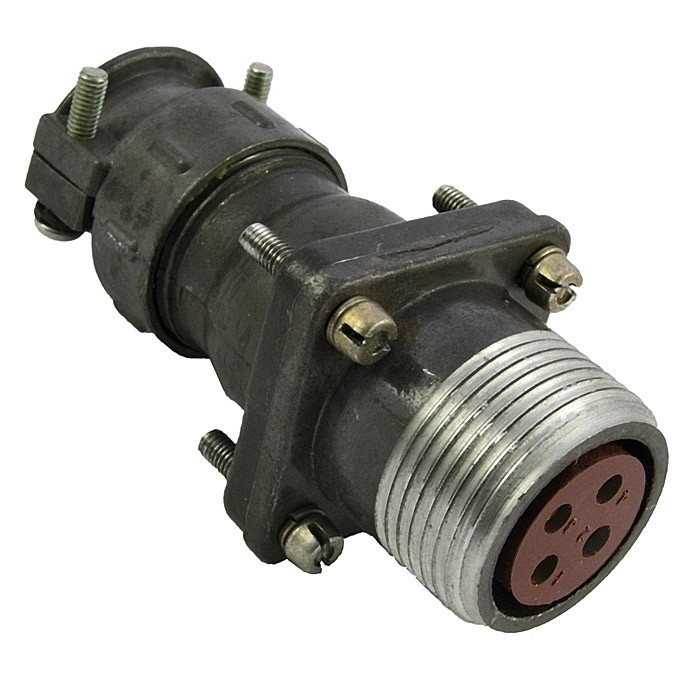

2РТ20ПК4ЭГ8-А — это приборная розетка низкочастотного цилиндрического соединителя серии 2РТ. Изделие предназначено для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Соединитель обеспечивает коммутацию силовых и сигнальных цепей, где требуется стабильный контакт при значительных токах и в жестких условиях эксплуатации. Приборное исполнение розетки позволяет устанавливать ее непосредственно на корпусе аппаратуры, а прямой патрубок с гайкой предназначен для подключения экранированного кабеля.

Расшифровка обозначения

Обозначение соединителя имеет строгую структуру, каждая позиция которой указывает на конкретную конструктивную или электрическую характеристику:

• 2РТ — тип соединителя;
• 20 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 4 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Г — розетка;
• 8 — сочетание контактов (четыре контакта диаметром 2,5 мм);
• А — материал изолятора.

Таким образом, маркировка 2РТ20ПК4ЭГ8-А однозначно определяет тип, типоразмер, число и диаметр контактов, а также особенности монтажа экранированного кабеля.

Технические характеристики

Соединитель оснащен четырьмя контактами диаметром 2,5 мм. Сопротивление контакта составляет не более 1 мОм. Максимальная токовая нагрузка на один контакт достигает 25 А, а общая токовая нагрузка на соединитель — 100 А. Рабочее напряжение — до 850 В. Сопротивление изоляции — не менее 5000 МОм.

Контакты покрыты серебром или никелем. Монтаж выполняется пайкой, подключение внутреннее. Изделие предназначено для негерметичных условий и относится к климатическому исполнению УХЛ.

По механическим нагрузкам соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g), а также механические удары одиночного действия до 5000 метров на секунду в квадрате (500 g).

Условия эксплуатации

Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Количество сочленений-расчленений — 500 циклов. Минимальная наработка составляет 1000 часов. Срок сохраняемости — до 20 лет.

Применение

Розетка 2РТ20ПК4ЭГ8-А применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Благодаря четырем контактам диаметром 2,5 мм и высокой токовой нагрузке изделие подходит для коммутации как сигнальных, так и силовых линий в составе приборных блоков, стоек и пультов.

Исполнение с гайкой патрубка для экранированного кабеля обеспечивает возможность подключения экранированных проводов, что важно для снижения электромагнитных помех. Климатическое исполнение УХЛ и широкий температурный диапазон позволяют эксплуатировать соединитель в негерметичных условиях в различных климатических зонах.

Артикул изделия — 4407. Категория — 2РТ20. Производитель не указан.
