Назначение

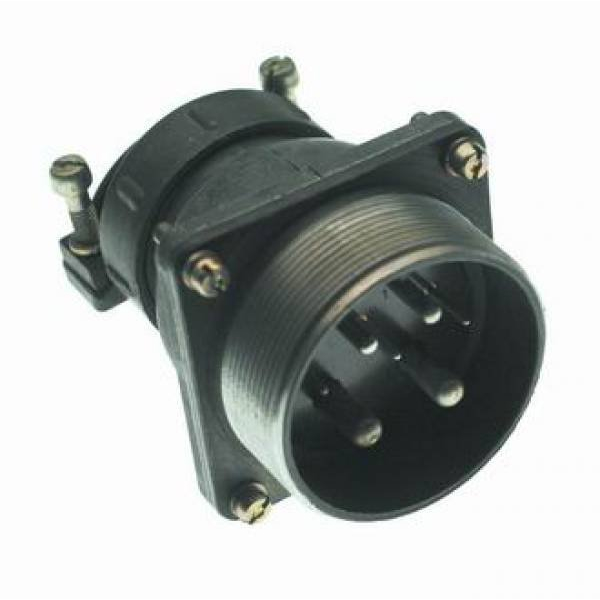

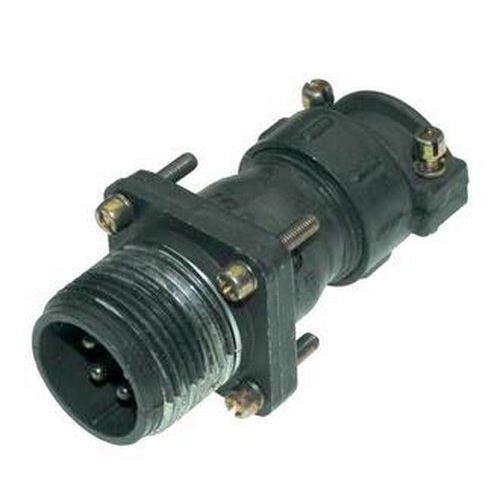

2РТ20ПК2НШ6-А ВИЛКИ «5» (артикул 40426) — приборная вилка серии 2РТ, предназначенная для разъемного соединения электрических цепей в радиоэлектронной и приборной аппаратуре. Позиция относится к категории 2РТ20. По имеющемуся описанию это негерметичный теплостойкий цилиндрический соединитель с резьбовой фиксацией сочлененного положения, рассчитанный на работу в цепях постоянного и переменного тока в аппаратуре общего и специального назначения.

Конструкция и обозначение

В обозначении 2РТ20ПК2НШ6-А отражены основные конструктивные признаки. Серия 2РТ указывает тип соединителя, число 20 — условный размер корпуса. Исполнение ПК описано как приборная часть с прямым патрубком. Цифра 2 обозначает количество контактов, а НШ6 связывают с защитным кожухом или конструктивным исполнением данной модификации. В кратком описании каталога товар отмечен как «блочная с кожухом».

• Тип изделия — приборная вилка серии 2РТ.
• Условный размер корпуса — 20.
• Конструктивное исполнение приборной части — с прямым патрубком.
• Количество контактов — 2.
• Исполнение НШ6 связано с защитным кожухом или конструктивным исполнением.
• Краткое описание каталога — «блочная с кожухом».

Подтверждённые особенности и характеристики

Для данной вилки в описании указаны два контакта диаметром 2,5 мм. Максимальная токовая нагрузка на одиночный контакт составляет до 25 А, общая нагрузка — до 50 А. Амплитудное значение напряжения цепи — до 850 В. Сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм. Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов.

Рабочая температура заявлена в диапазоне от минус 60 до плюс 60 °C. Для серии 2РТ-А дополнительно указывается диапазон до плюс 100 °C в зависимости от исполнения. Среди особенностей отмечены серебряное или никелевое покрытие контактов и внутренний монтаж. Соединитель имеет резьбовую фиксацию сочлененного положения и относится к негерметичным теплостойким цилиндрическим изделиям.

Применение

Такую вилку применяют в промышленной и приборной аппаратуре, где требуется компактное резьбовое соединение, устойчивость к вибрации и надежный контакт. Она подходит для узлов, в которых важны повторяемость сочленения и работа в сложных климатических условиях. Изделие может использоваться для соединения силовых и сигнальных цепей в составе радиоэлектронной и приборной аппаратуры.

Сведения карточки товара

• Название: 2РТ20ПК2НШ6-А ВИЛКИ «5».
• Артикул: 40426.
• Категория: 2РТ20.
• Приемка: «5».
• Год: 2002.
• Производитель в данных не указан.

В характеристиках VirtueMart отдельно зафиксированы приемка «5» и год 2002. Эти сведения приведены как данные карточки товара; иные сведения о производителе, стране производства, комплектации или гарантии в исходных данных отсутствуют.
