Назначение соединителя 2РТ20ПК2НШ6-А

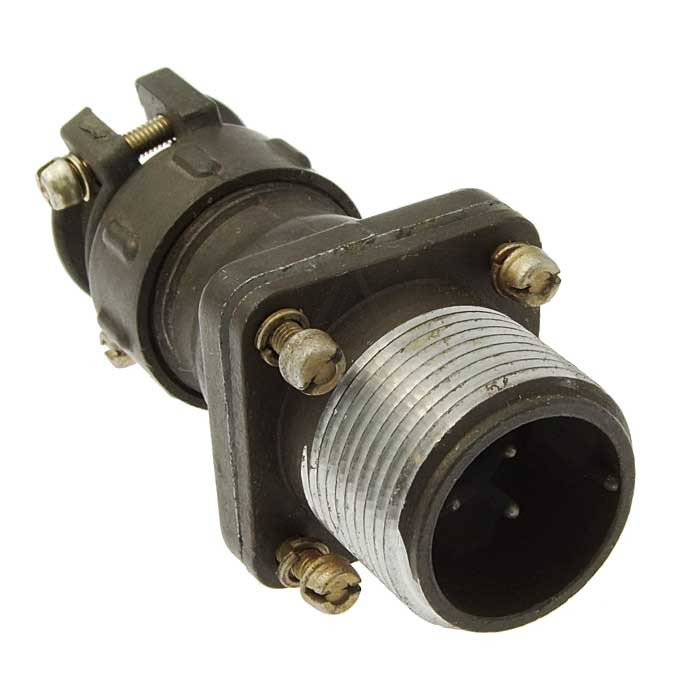

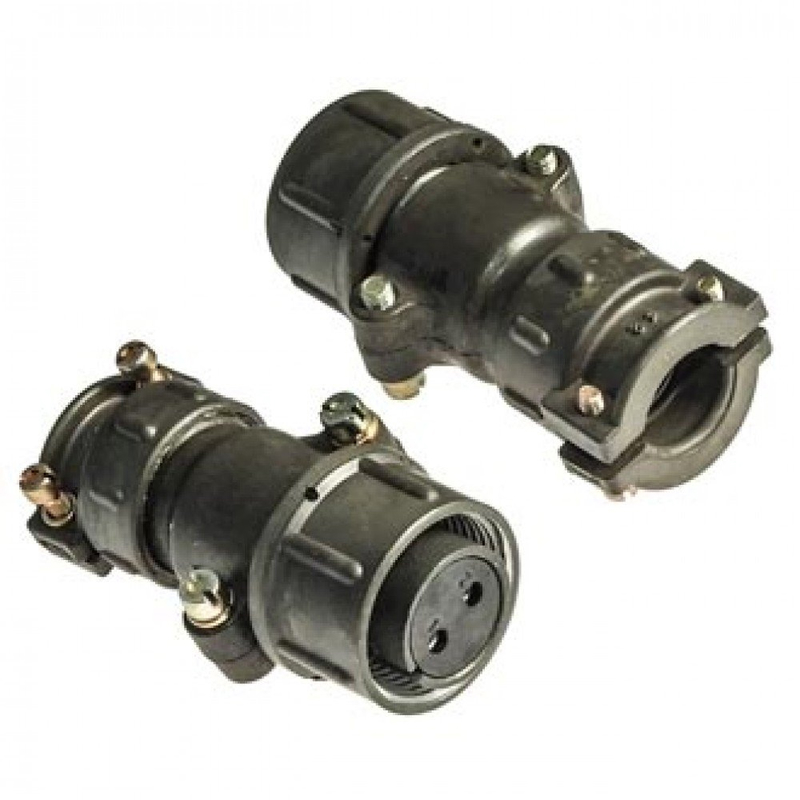

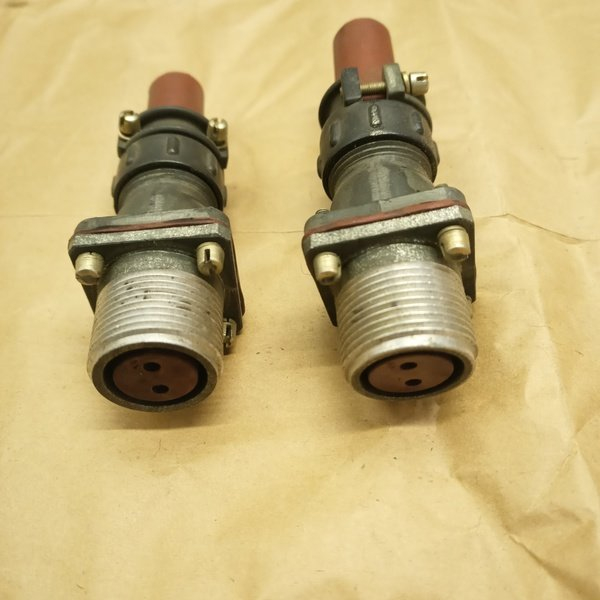

2РТ20ПК2НШ6-А — это приборная вилка (разъём) цилиндрического типа из серии низкочастотных соединителей 2РТ. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Вилка обеспечивает электрическое соединение цепей при подключении неэкранированного кабеля к приборной части аппаратуры.

Конструкция выполнена с прямым патрубком, что упрощает монтаж кабеля и обеспечивает удобную фиксацию проводников внутри корпуса. Такие разъёмы часто выпускаются с приёмкой военного представительства (ВП), что подтверждает их пригодность для ответственных применений.

Расшифровка условного обозначения

Маркировка 2РТ20ПК2НШ6-А построена по стандартной схеме обозначения соединителей серии 2РТ и читается следующим образом:

• 2РТ — тип соединителя (низкочастотный цилиндрический);
• 20 — условный размер корпуса;
• ПК — исполнение с прямым патрубком для приборной части;
• 2 — количество контактов;
• НШ — предназначен для неэкранированного кабеля;
• 6 — комбинация контактов;
• А — материал изолятора.

Таким образом, обозначение однозначно указывает на типоразмер корпуса, число контактов и тип присоединяемого кабеля, что важно при подборе ответной части и монтаже.

Технические характеристики

Соединитель рассчитан на рабочий ток до 25 А на контакт при общем токе до 50 А. Максимальное напряжение постоянного тока составляет 700–850 В. Диаметр контактов — 2,5 мм, покрытие контактов — серебро или никель. Переходное сопротивление контакта — не более 1 мОм, сопротивление изоляции — от 1000 МОм.

Ресурсные показатели следующие: количество сочленений-расчленений — 500 циклов, наработка — не менее 1000 часов, срок хранения — 20 лет. Эти параметры характеризуют изделие как надёжный соединитель для длительной эксплуатации в составе стационарной и подвижной аппаратуры.

Условия эксплуатации

Изделие работоспособно при температурах от минус 60 °C до плюс 100 °C с учётом допустимого перегрева контактов до плюс 180 °C. Сохраняет работоспособность при пониженном давлении 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–1000 Гц с ускорением до 100–300 метров на секунду в квадрате, одиночные удары до 10 000 метров на секунду в квадрате и многократные удары до 1500 метров на секунду в квадрате, а также линейную нагрузку 2000 метров на секунду в квадрате. Климатическое исполнение — УХЛ, что допускает внутреннее и наружное применение при защите от пыли и влаги.

Применение

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе в составе изделий с приёмкой военного представительства. Типовые области использования включают:

1. подключение неэкранированных кабелей к приборным блокам и стойкам;
2. монтаж цепей питания и сигнальных цепей с числом проводников, соответствующим двум контактам;
3. соединения, работающие в условиях вибрации, ударов и повышенной влажности;
4. аппаратуру, эксплуатируемую при пониженном давлении и широком диапазоне температур.

Благодаря прямому патрубку и исполнению для неэкранированного кабеля, соединитель удобен для монтажа в ограниченном объёме приборного корпуса.
