Назначение соединителя 2РТ20ПК2НШ6

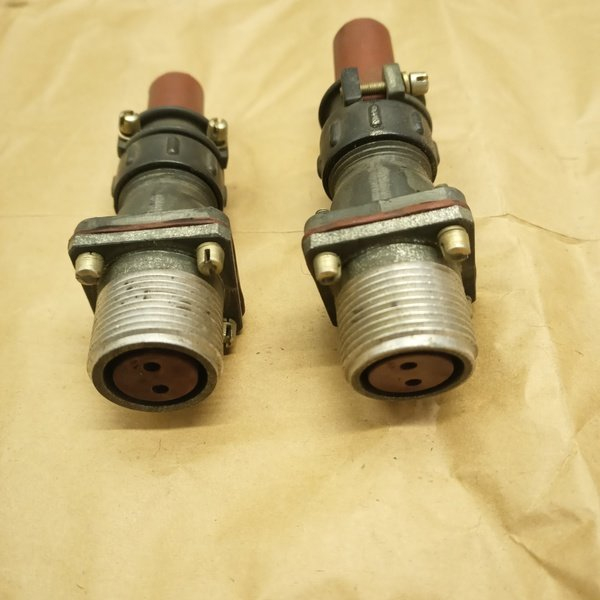

2РТ20ПК2НШ6 — это вилка приборная блочного типа из серии цилиндрических низкочастотных соединителей 2РТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель применяется для коммутации электрических цепей в составе приборов, блоков и кабельных сборок, где требуется надёжное разъёмное соединение с передачей значительного тока при умеренных напряжениях.

Конструктивное исполнение приборной части с прямым патрубком позволяет закреплять вилку на корпусе прибора или блока и подключать кабель через патрубок с гайкой. Такое решение характерно для бортовой, промышленной и измерительной аппаратуры, эксплуатируемой в жёстких условиях.

Расшифровка обозначения 2РТ20ПК2НШ6

Обозначение изделия построено по принятой для серии 2РТ системе и читается следующим образом:

• 2РТ — тип соединителя, цилиндрический низкочастотный;
• 20 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 2 — количество контактов диаметром 2,5 мм;
• Н — гайка патрубка под неэкранированный кабель;
• Ш — экранированный вариант исполнения;
• 6 — серия изделия.

Таким образом, 2РТ20ПК2НШ6 сочетает признаки приборной вилки с прямым патрубком, двухконтактной силовой части и экранированного варианта исполнения корпуса.

Технические характеристики

Соединитель имеет 2 контакта диаметром 2,5 мм. Сопротивление каждого контакта составляет не более 1 мОм. Максимальная токовая нагрузка — 25 А на контакт, суммарная по двум контактам — 50 А.

Напряжение коммутируемой цепи достигает 850 В, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Материал контактов — серебро или никель. Изделие выпускается в негерметичном исполнении, климатическое исполнение — УХЛ.

Надёжность и условия эксплуатации

Ресурс соединителя по количеству сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов. Вилка устойчива к воздействию синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с² (около 30 g).

Изделие выдерживает механические удары одиночного действия с ускорением до 5000 м/с² (около 500 g) и удары многократного действия с ускорением до 350 м/с² (около 35 g). Допускается эксплуатация при пониженном давлении до 1,3×10⁻⁴ Па.

Область применения

Благодаря сочетанию повышенной токовой нагрузки, стойкости к вибрации и ударам соединитель 2РТ20ПК2НШ6 находит применение в приборах и блоках ответственного назначения, эксплуатируемых в условиях механических нагрузок и пониженного давления. Типичные сферы — бортовое и наземное оборудование, промышленная автоматика, измерительная техника.

Экранированный вариант исполнения (индекс Ш) позволяет использовать вилку в цепях, где важна защита от внешних электромагнитных помех, а исполнение приборной части с прямым патрубком упрощает монтаж на корпусе изделия.
