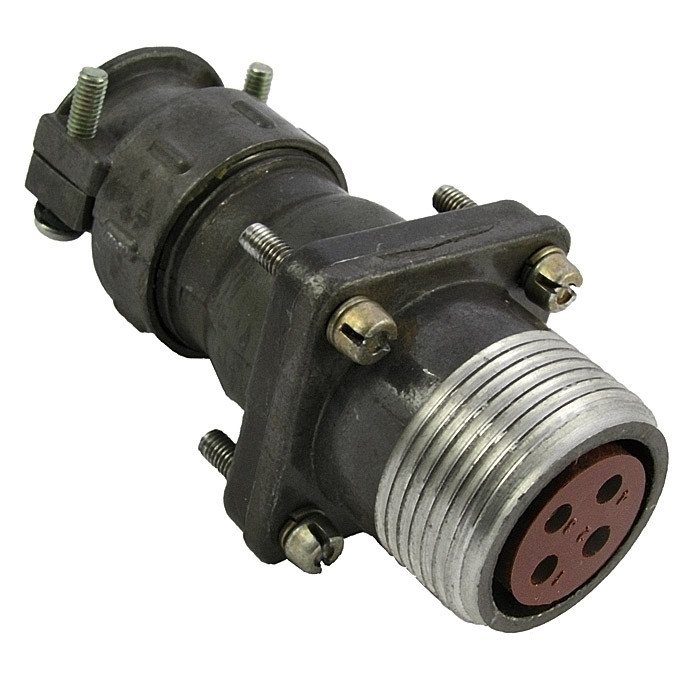

Назначение разъёма 2РТ20ПК2НГ6-А

2РТ20ПК2НГ6-А — это цилиндрический электрический соединитель серии 2РТ, относящийся к теплостойким разъёмам нормальных габаритов. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация при повышенных токах и напряжениях.

По исполнению это приборная розетка с прямым патрубком. Она может применяться как для внутренней, так и для наружной установки, но только при условии защиты от пыли и влаги. Климатическое исполнение изделия — УХЛ.

Основные технические характеристики

Соединитель оснащён двумя контактами диаметром 2,5 мм. Максимальная токовая нагрузка на один контакт составляет 25 А, а общая нагрузка на разъём достигает 50 А. Рабочее напряжение — до 700 В постоянного тока или до 850 В амплитудного значения.

Электрическое сопротивление контакта не превышает 1 мОм. Монтаж выполняется пайкой, а сочленение частей разъёма — резьбовое, что обеспечивает механическую прочность и стабильность соединения.

Показатели надёжности и условия эксплуатации

Ресурс работы соединителя рассчитан на 500 циклов сочленения-расчленения. Минимальная наработка составляет 1000 часов. Изделие сохраняет работоспособность при воздействии ряда неблагоприятных факторов:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g);
• механические удары с ускорением до 5000 м/с² (одиночный удар) и до 350 м/с² (многократный удар);
• пониженное атмосферное давление до 1,3×10⁻⁴ Па.

Такие параметры позволяют использовать разъём в аппаратуре, работающей в сложных условиях, включая высотные и вибрационные нагрузки.

Расшифровка обозначения 2РТ20ПК2НГ6-А

Маркировка изделия построена по стандартной схеме и содержит следующую информацию:

1. 2РТ — тип разъёма;
2. 20 — условный размер корпуса;
3. ПК — приборная часть с прямым патрубком;
4. 2 — число контактов;
5. Н — гайка для неэкранированного кабеля;
6. Г — розетка (гнездо);
7. 6 — сочетание контактов;
8. А — модификация.

Таким образом, обозначение полностью описывает конструктивные особенности и область применения данного соединителя.

Область применения

Разъём 2РТ20ПК2НГ6-А применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей. Он востребован в устройствах, где необходима передача значительного тока при повышенном напряжении, а также устойчивость к вибрации, ударам и перепадам давления.

Благодаря исполнению УХЛ и возможности наружного применения при защите от пыли и влаги, соединитель подходит для работы в составе приборов и систем, эксплуатируемых в умеренном и холодном климате. Резьбовое сочленение и пайка обеспечивают надёжный и долговечный контакт.
