2РТ20ПК2ЭШ6-А представляет собой блочную вилку с кожухом «5» из серии цилиндрических соединителей 2РТ, предназначенную для подключения экранированных кабелей в электрических цепях. Это приборная часть с прямым патрубком (ПК), рассчитанная на 2 контакта диаметром 2,5 мм, негерметичный тип в климатическом исполнении УХЛ.

Технические характеристики

Максимальная токовая нагрузка на контакт — 25 А, общая — 50 А; сопротивление контакта не более 1 мОм. Амплитудное напряжение цепи до 850 В, сопротивление изоляции не менее 5000 МОм.

Соединитель выдерживает синусоидальную вибрацию 1-5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) одиночного действия и 350 м/с² (35 g) многократные.

Ресурс: 500 сочленений-расчленений, минимальная наработка 1000 часов.

Расшифровка обозначения

2РТ — тип соединителя, 20 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 2 — число контактов, Э — гайка для экранированного кабеля, Ш6 — конструктив с кожухом «5», А — модификация.

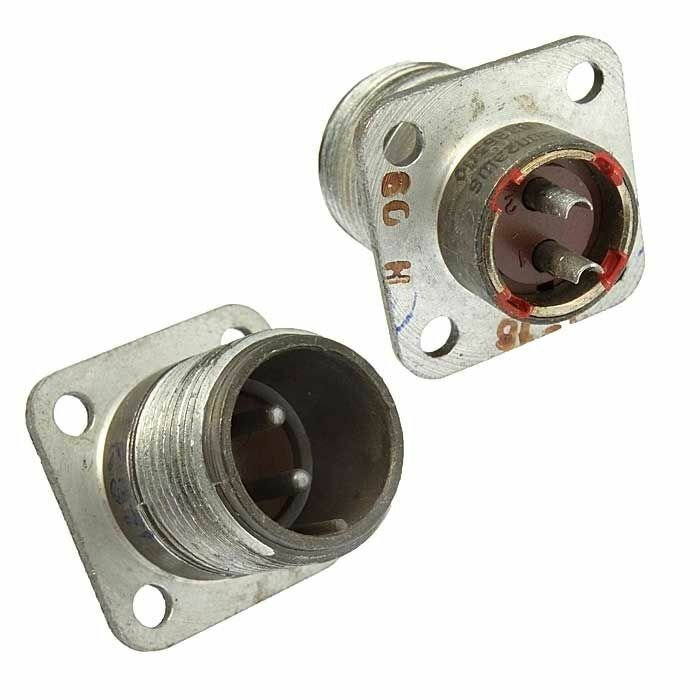

Изображение показывает типичную блочную вилку серии 2РТ с фланцем, резьбовым кольцом и контактами, аналогичную по конструкции модели 2РТ20ПК2ЭШ6-А.
