Назначение соединителя 2РТ20ПК2ЭШ6-А

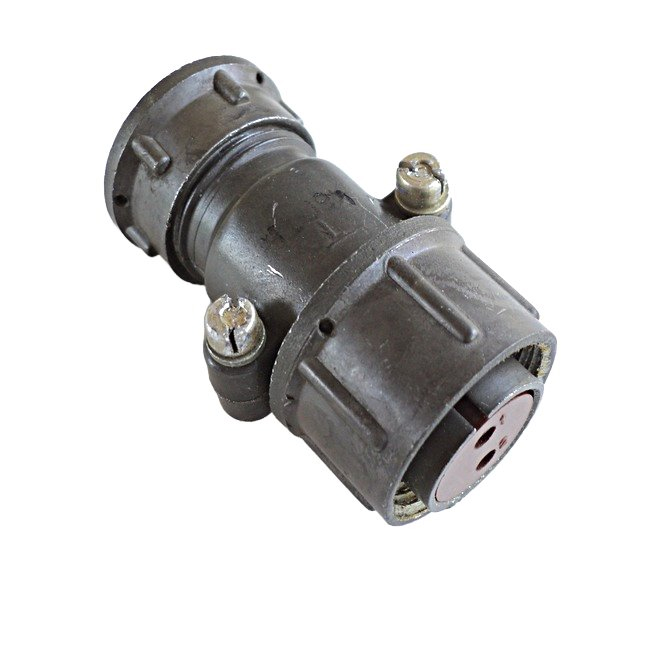

2РТ20ПК2ЭШ6-А — низкочастотный цилиндрический соединитель типа 2РТ-А, выполненный в виде кабельной розетки. Изделие предназначено для коммутации электрических цепей в электронной аппаратуре, радиоаппаратуре и контрольно-измерительных приборах. Конструкция негерметичная, при этом соединитель обладает теплостойкими свойствами и допускает эксплуатацию как внутри помещений, так и снаружи при условии защиты от пыли и влаги.

Устройство используется там, где требуется надёжное разъёмное соединение силовых и измерительных цепей при повышенных токах и рабочих напряжениях. Кабельное исполнение розетки позволяет монтировать её непосредственно на кабель, что упрощает сборку жгутов и соединительных линий.

Расшифровка условного обозначения

Обозначение 2РТ20ПК2ЭШ6-А построено по стандартной схеме маркировки соединителей серии 2РТ и читается по позициям:

• 2РТ — тип соединителя: цилиндрический низкочастотный;
• 20 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• К — исполнение розетки кабельной части;
• 2 — число контактов;
• Э — гайка патрубка для экранированного кабеля;
• Ш — розетка (кабельная часть);
• 6 — сочетание контактов;
• А — материал изолятора.

Подтверждённые технические характеристики

Соединитель рассчитан на 2 контакта диаметром 2,5 мм. Контакты имеют серебряное или никелевое покрытие, сопротивление контактной пары — не более 1 мОм.

Электрические параметры изделия определяются следующими значениями: максимальный ток на один контакт составляет 25 А, суммарный ток по двум контактам достигает 50 А. Рабочее напряжение лежит в диапазоне 700–850 В, рабочая частота — до 3 МГц. Сопротивление изоляции составляет не менее 1000–5000 МОм.

Климатическое исполнение УХЛ обеспечивает работу в широком диапазоне внешних воздействий. Диапазон рабочих температур — от минус 60 °C до плюс 100 °C с возможностью кратковременного нагрева до плюс 180 °C. Устройство сохраняет работоспособность при пониженном давлении 1,3·10⁻⁴ Па, при вибрации в диапазоне 1–10000 Гц с ускорением до 100 м/с², а также при одиночных ударах с ускорением до 10000 м/с². Наработка составляет не менее 1000 часов.

Условия применения

Благодаря теплостойкости и стойкости к вибрационным и ударным нагрузкам соединитель востребован в бортовой и измерительной аппаратуре, в пультах управления, в блоках питания и в составе кабельных сборок, работающих в сложных климатических условиях. Экранирующая гайка патрубка позволяет использовать изделие с экранированным кабелем и снижать уровень помех на линии.

Для внутреннего применения соединитель монтируется в составе приборных стоек и шкафов, для наружного — при наличии защиты от прямого попадания пыли и влаги. Розетка кабельной части компонуется с ответной частью соединителя соответствующего типа, что обеспечивает быстрое разъединение и повторное соединение цепи без демонтажа оборудования.

Комплектация и особенности исполнения

Товар поставляется под артикулом 4402 в категории 2РТ20. Производитель в предоставленных данных не указан. Изделие относится к теплостойкому негерметичному исполнению, предназначено для прямого патрубка и предусматривает крепление экранированного кабеля с помощью гайки. Сведения о стране производства, сертификатах, стандартах, гарантийном сроке и точном составе комплекта поставки в исходных данных отсутствуют, поэтому не приводятся.
