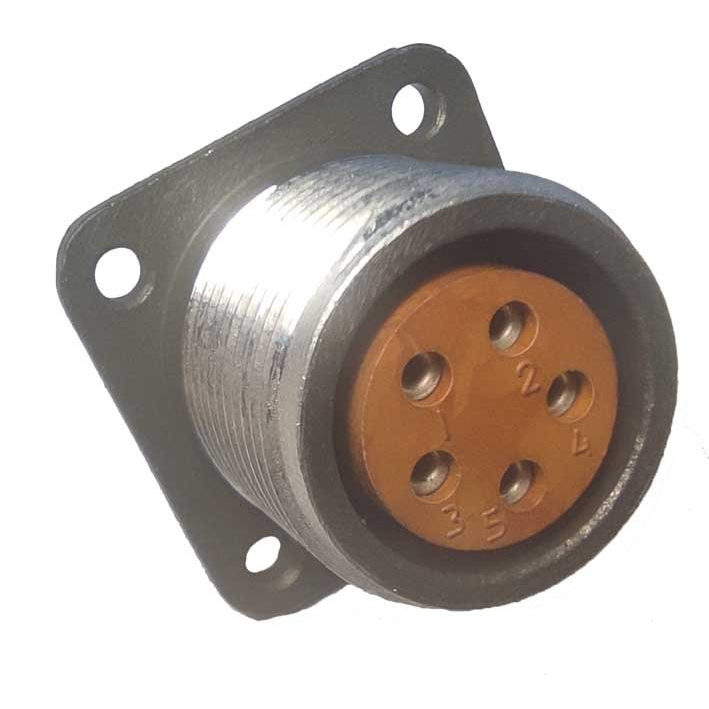

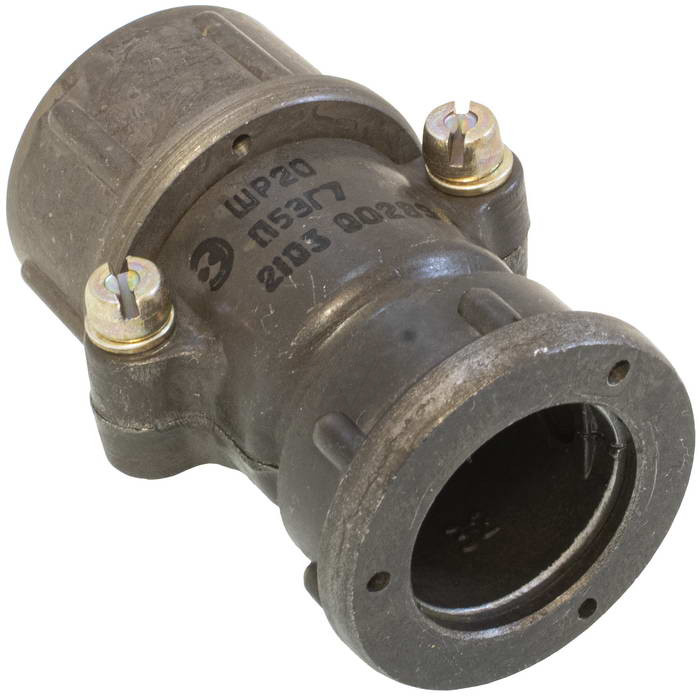

2РТ20П5ЭГ7-А «5»

Цена:

750 ₽

Технические характеристики

2РТ20П5ЭГ7-А

2РТ20П5ЭГ7-А — это приборная розетка из серии низкочастотных цилиндрических соединителей 2РТ-А, предназначенная для монтажа в радиоэлектронной и радиотехнической аппаратуре.

Она используется для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение), подходит для экранированных кабелей.

Основные характеристики

Количество контактов: 5 шт. диаметром 1,5 мм.
Рабочий ток на контакт: до 10 А, общий — до 50 А; сопротивление контакта — не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
Климатическое исполнение: негерметичный, УХЛ (от -60°C до +100°C, с перегревом контактов до +180°C).

Надежность и условия эксплуатации

Соединитель выдерживает 500 сочленений-расчленений и наработку не менее 1000 часов.

Он устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночный, 350 м/с² многократный) и пониженному давлению (1,3×10⁻⁴ Па).

Метод монтажа — пайка, габариты около 65,8×30×30 мм, срок хранения — не менее 20 лет.

Описание

2РТ20П5ЭГ7-А

2РТ20П5ЭГ7-А: герметичный разъём для надёжных электрических соединений

Разъём 2РТ20П5ЭГ7-А относится к серии круглых электрических соединителей, предназначенных для создания надёжного разъёмного контакта в аппаратуре, кабельных сборках и промышленном оборудовании. Такие изделия применяются там, где важны механическая прочность, стабильность контактирования и защита соединения от воздействия внешней среды.

Конструкция разъёма рассчитана на эксплуатацию в условиях вибраций, перепадов температуры, повышенной влажности и запылённости. Герметичное исполнение помогает снизить риск попадания влаги и загрязнений в контактную часть, что особенно важно для оборудования, работающего вне помещений, в транспорте, автоматизированных установках и специальной технике.

Особенности разъёма 2РТ20П5ЭГ7-А

Маркировка 2РТ20П5ЭГ7-А указывает на принадлежность изделия к унифицированной серии круглых разъёмов. При подборе такого соединителя необходимо учитывать исполнение корпуса, тип контактной части, число и расположение контактов, способ монтажа, вариант сочленения с ответной частью, а также требования к герметизации кабельного ввода.

Ключевые особенности разъёмов серии 2РТ:

круглая конструкция корпуса, удобная для приборного и кабельного монтажа;
многоконтактное исполнение для передачи питания, управляющих и сигнальных цепей;
фиксация соединения, предотвращающая случайное расстыковывание;
устойчивость к вибрационным и механическим воздействиям;
применение в составе кабельных жгутов и электрооборудования;
возможность использования в условиях, требующих повышенной защиты контактной группы.

Исполнение с обозначением «ЭГ» обычно связывают с повышенными требованиями к герметичности соединения. Однако окончательные характеристики конкретной модификации следует сверять по паспортной документации, техническим условиям и чертежу производителя, поскольку параметры могут зависеть от исполнения и года выпуска.

Где применяется 2РТ20П5ЭГ7-А

Разъём 2РТ20П5ЭГ7-А может использоваться в системах, где требуется быстроразъёмное, но устойчивое электрическое соединение. Он подходит для коммутации низковольтных цепей питания, дискретных сигналов, управляющих линий и других электрических цепей в составе оборудования.

Типичные области применения:

промышленная автоматика и системы управления;
измерительные комплексы и приборостроение;
электрические шкафы, пульты и переносное оборудование;
транспортная и специальная техника;
телемеханика, связь и системы контроля;
кабельные жгуты для машин, установок и испытательного оборудования;
ремонт и модернизация аппаратуры, использующей разъёмы серии 2РТ.

Для ответственных соединений особенно важно, чтобы вилка и розетка имели совместимую схему расположения контактов. Внешнее сходство круглых разъёмов не гарантирует электрическую и механическую совместимость.

Что проверить при подборе

Перед установкой 2РТ20П5ЭГ7-А рекомендуется проверить несколько параметров:

Параметр	Почему это важно
Тип соединителя	Нужно определить, является ли изделие вилкой, розеткой, кабельной или приборной частью
Контактная схема	Количество контактов и их позиция должны совпадать с ответной частью
Полярность и ключевание	Исключает неправильное соединение при монтаже
Диаметр и тип кабеля	Влияет на выбор кабельного ввода, уплотнения и способ крепления
Электрическая нагрузка	Необходимо сопоставить ток и напряжение цепей с допустимыми параметрами контактов
Условия эксплуатации	Температура, влажность, вибрации и загрязнение определяют требования к защите
Способ монтажа	Важны тип пайки, обжима или винтового соединения, а также наличие экранирования

Например, при подключении датчиков или исполнительных механизмов через один многоконтактный разъём следует заранее распределить цепи питания, сигналов и общего провода по контактам. Это уменьшает вероятность ошибок при обслуживании и упрощает диагностику оборудования.

Монтаж и эксплуатация

Монтаж разъёма 2РТ20П5ЭГ7-А должен выполняться с соблюдением требований к разделке кабеля, длине зачистки проводников и качеству соединения контактов. Недопустимы повреждение изоляции, перегрев при пайке, загрязнение контактных поверхностей и чрезмерные механические нагрузки на кабельный ввод.

При эксплуатации рекомендуется:

проверять надёжность фиксации при сочленении;
не допускать перекоса корпуса при подключении;
контролировать состояние уплотнений и защитных элементов;
периодически осматривать контакты на наличие окисления, загрязнения и следов перегрева;
соблюдать допустимый радиус изгиба подключённого кабеля;
исключать передачу усилия от кабеля непосредственно на контакты.

Итог

2РТ20П5ЭГ7-А — специализированный круглый герметичный разъём для формирования надёжных многоконтактных соединений в промышленной, измерительной и специальной аппаратуре. Его выбор требует внимательной проверки контактной схемы, типа ответной части, способа монтажа и эксплуатационных условий. Грамотно подобранный и правильно смонтированный разъём помогает обеспечить стабильную работу электрических цепей, снизить риск отказов и упростить техническое обслуживание оборудования.
