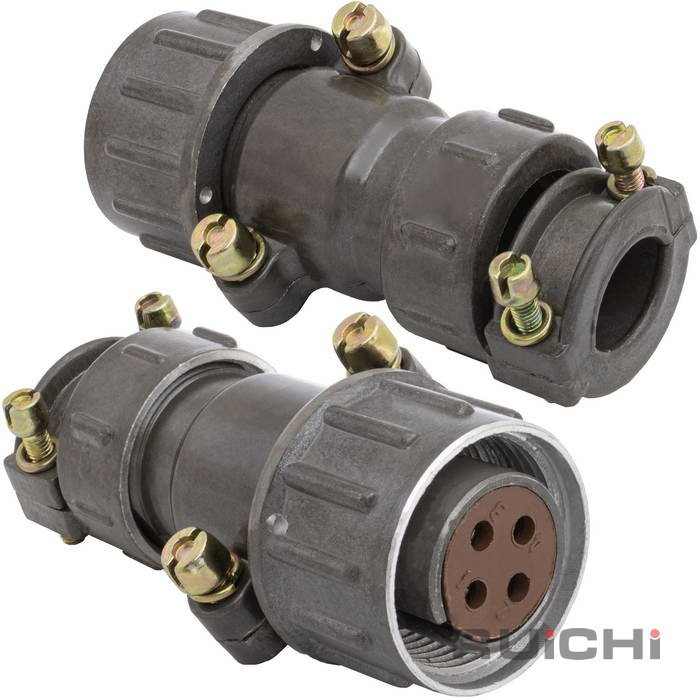

Коннектор (соединитель) 2РТ20П4НШ8‑А — это низкочастотный цилиндрический разъём серии ШР, предназначен для силовых и сигнальных цепей в радиоэлектронной и промышленной аппаратуре.

• 2РТ — тип соединителя (стандартная серия цилиндрических разъёмов).

• 20 — условный размер корпуса (серия 2РТ‑20).

• П — прямой патрубок (кабельная часть с прямым выходом кабеля).

• 4 — количество контактов: 4 штыря/гнезда.

• Н — гайка патрубка для неэкранированного кабеля (в отличие от «Э» под экранированный).

• Ш — розетка (кабельная часть, штырь/розетка‑6‑ in‑pocket).

• 8 — код сочетания контактов: 4 контакта диаметром 2,5 мм.

• А — обозначение по материалу изолятора (чаще всего указывает на определённый тип диэлектрика, регламентируемый в ТУ).

• Число контактов и их диаметр: 4 шт, Ø 2,5 мм.

• Максимальный ток на один контакт: до 25 А.

• Суммарный ток по всем контактам: до 100 А.

• Напряжение цепи (амплитудное значение): до 850 В , при постоянном токе рабочее напряжение обычно не более 700 В.

• Сопротивление контакта: не более 1 мОм на контакт.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000–5000 МОм (в зависимости источника).

• Соединитель относится к негерметичным, низкочастотным цилиндрическим разъёмам с резьбовой стыковкой (фиксация гайкой).

• Применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц , при напряжении до 850 В (амплитудное).

• Контакты с покрытием серебро/никель обеспечивают низкое переходное сопротивление и хорошую стойкость к коррозии.

• Разъём соответствует климатическому исполнению УХЛ (класс для умеренного и холодного климата) и имеет высокую механическую стойкость к вибрации и ударам (до нескольких тысяч сочленений и сотен часов наработки).
