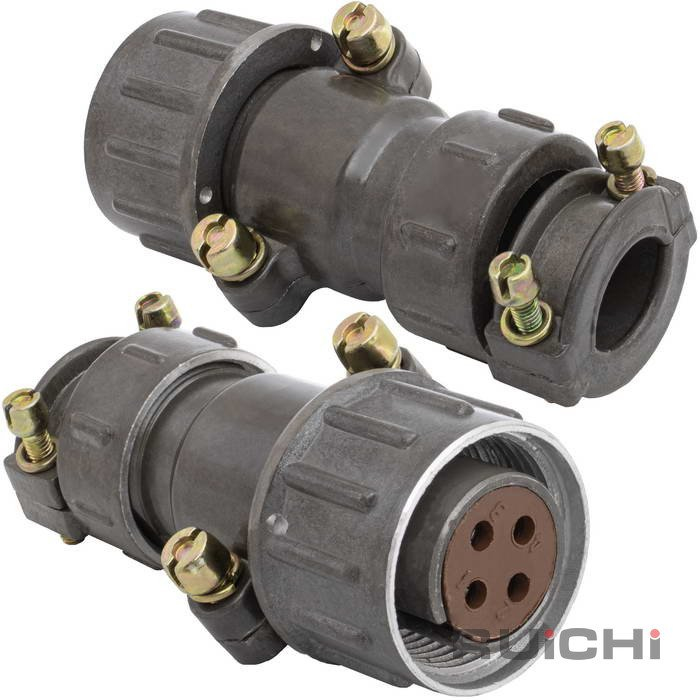

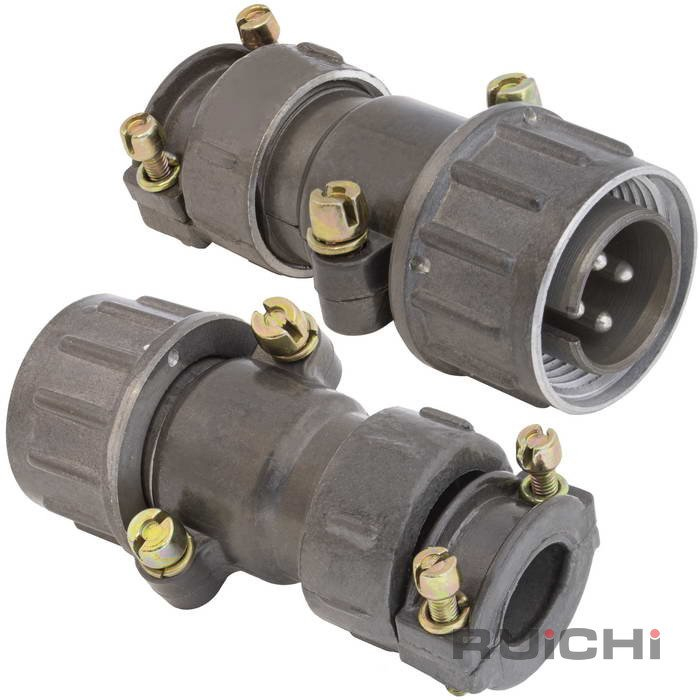

Назначение соединителя 2РТ20П4НШ8-АН

2РТ20П4НШ8-АН — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР (2РТ). Изделие предназначено для надёжного монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для подключения кабелей. Конструкция рассчитана на эксплуатацию в составе ответных частей соединителей серии 2РТ и обеспечивает электрическое соединение цепей с гнездовыми контактами.

Расшифровка обозначения 2РТ20П4НШ8-АН

Маркировка изделия построена по стандартной схеме и несёт полную информацию о типе, размере и исполнении соединителя. Ниже приведены значения отдельных элементов обозначения.

• 2РТ — тип соединителя: негерметичный, климатическое исполнение УХЛ.
• 20 — условный размер корпуса.
• П — приборная часть с прямым патрубком.
• 4 — количество контактов: 4 штуки диаметром 2,5 мм.
• Н — гайка патрубка для неэкранированного кабеля.
• Ш — розетка с гнездовыми контактами.
• 8 — сочетание контактов.
• АН — вариант исполнения, определяющий материал изолятора и модификацию изделия.

Подтверждённые технические особенности

Соединитель рассчитан на максимальную токовую нагрузку 25 А на контакт, при этом общая токовая нагрузка составляет 100 А. Сопротивление контакта не превышает 1 мОм, а сопротивление изоляции — не менее 5000 МОм. Такие параметры обеспечивают стабильность электрического соединения и низкие потери в цепях питания и сигнала.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, а также механические удары с ускорением до 500 g. Ресурс работы составляет не менее 500 сочленений-расчленений при наработке 1000 часов.

Контакты покрыты серебром или никелем, что обеспечивает надёжное соединение и стойкость к окислению в процессе эксплуатации. Климатическое исполнение УХЛ и негерметичная конструкция определяют условия применения розетки.

Применение и монтаж

Розетка 2РТ20П4НШ8-АН используется в радиоэлектронной и радиотехнической аппаратуре для подключения кабелей. Она востребована в составе электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Монтаж выполняется с неэкранированными кабелями, для чего предусмотрена гайка патрубка. Прямой патрубок приборной части упрощает подключение и фиксацию кабеля в корпусе соединителя. Гнездовые контакты розетки обеспечивают ответное соединение с вилкой соответствующего типа.

Сочетание четырёх контактов диаметром 2,5 мм и высокая токовая нагрузка позволяют использовать изделие в цепях как сигнального, так и силового назначения. Высокое сопротивление изоляции и низкое сопротивление контакта делают розетку пригодной для ответственных узлов аппаратуры, где важны стабильность параметров и устойчивость к вибрационным и ударным воздействиям.

Ключевые параметры изделия

1. Тип соединителя: 2РТ, негерметичный, климатическое исполнение УХЛ.
2. Условный размер корпуса: 20.
3. Число контактов: 4, диаметр каждого 2,5 мм.
4. Токовая нагрузка на контакт: до 25 А, общая — до 100 А.
5. Сопротивление контакта: не более 1 мОм.
6. Сопротивление изоляции: не менее 5000 МОм.
7. Рабочее напряжение: до 850 В (амплитудное значение).
8. Частотный диапазон цепей: до 3 МГц.
9. Стойкость к вибрации: синусоидальная, от 1 до 5000 Гц, до 30 g.
10. Стойкость к ударам: до 500 g.
11. Ресурс: не менее 500 сочленений-расчленений, наработка 1000 часов.
12. Покрытие контактов: серебро или никель.
