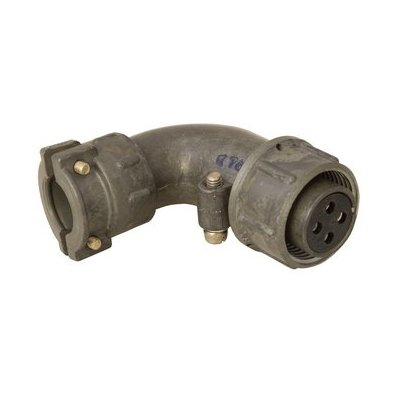

2РТ20П4НШ8-А — кабельная розетка для надежных электрических соединений

2РТ20П4НШ8-А — низкочастотная цилиндрическая кабельная розетка серии 2РТ, предназначенная для разъемного соединения электрических цепей постоянного и переменного тока. Соединитель применяется в радиоэлектронной, промышленной, измерительной и специальной аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильные электрические параметры.

Розетка выполнена в кабельном исполнении с прямым патрубком и рассчитана на монтаж с неэкранированным кабелем. Резьбовое сочленение с ответной частью обеспечивает надежную фиксацию разъема и снижает риск самопроизвольного расстыковывания при вибрациях и механических нагрузках.

Расшифровка обозначения 2РТ20П4НШ8-А

Маркировка соединителя содержит сведения о его конструктивном исполнении:

Таким образом, 2РТ20П4НШ8-А представляет собой четырехконтактную кабельную розетку в корпусе условного размера 20, с прямым патрубком, контактами диаметром 2,5 мм и изолятором исполнения «А».

Основные технические характеристики

Соединитель 2РТ20П4НШ8-А рассчитан на передачу питания и сигналов в цепях с относительно высокой токовой нагрузкой. Основные параметры изделия:

• Количество контактов — 4.

• Диаметр контактов — 2,5 мм.

• Допустимый ток на один контакт — до 25 А.

• Суммарная токовая нагрузка — до 100 А при соответствующем распределении нагрузки по контактам.

• Рабочее напряжение постоянного тока — до 700 В; для типоразмера соединителей 2РТ20 также приводится амплитудное значение напряжения цепи до 850 В.

• Переходное сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 1000 МОм; в обобщенных данных для соединителей данного типоразмера указывается значение до 5000 МОм.

• Покрытие контактных элементов — серебряное.

• Способ монтажа — пайка.

• Вид сочленения — резьбовой.

• Ресурс сочленений и расчленений — не менее 500 циклов.

• Минимальная наработка — не менее 1000 часов.

Конструктивные особенности

Кабельная розетка 2РТ20П4НШ8-А относится к негерметичным соединителям климатического исполнения УХЛ. Ее конструкция предусматривает использование в оборудовании, работающем как внутри помещений, так и на открытом воздухе при дополнительной защите от прямого воздействия воды и пыли.

Ключевые особенности конструкции:

• Прямой патрубок упрощает вывод кабеля вдоль оси разъема и удобен для линейной прокладки жгута.

• Исполнение «Н» предназначено для неэкранированных кабелей.

• Одношпоночная поляризация исключает неправильное взаимное ориентирование вилки и розетки.

• Резьбовая фиксация повышает стойкость соединения к вибрациям, ударам и линейным ускорениям.

• Контакты с серебряным покрытием способствуют снижению переходного сопротивления и сохранению стабильного электрического контакта.

• Монтаж пайкой обеспечивает прочное и долговечное присоединение проводников к контактам.

Условия эксплуатации

Разъем 2РТ20П4НШ8-А рассчитан на применение в сложных условиях эксплуатации. Для исполнения указываются рабочие температуры от −60 °C до +100 °C, а температурное воздействие с учетом нагрева контактов может достигать +180 °C.

Соединитель также характеризуется устойчивостью к механическим воздействиям:

• Синусоидальная вибрация — в диапазоне от 1 до 1000 Гц, с ускорением до 100 м/с² для конкретного исполнения.

• Одиночные механические удары — до 10 000 м/с².

• Многократные механические удары — до 1500 м/с².

• Линейные нагрузки — до 2000 м/с².

• Работоспособность при пониженном атмосферном давлении — до 1,3 × 10⁻⁴ Па.

Такие свойства делают 2РТ20П4НШ8-А подходящим компонентом для аппаратуры, эксплуатируемой в условиях вибрации, транспортных нагрузок, перепадов температуры и пониженного давления.

Где применяется 2РТ20П4НШ8-А

Кабельная розетка 2РТ20П4НШ8-А может использоваться в составе:

• промышленной автоматики и систем управления;

• измерительных комплексов и испытательных стендов;

• источников питания и силовых распределительных устройств;

• радиотехнической и электронной аппаратуры;

• оборудования транспорта, связи и машиностроения;

• приборов, где требуется многократное разъемное подключение четырех силовых или сигнальных цепей.

При подборе ответной части необходимо учитывать не только типоразмер корпуса, но и схему расположения контактов, исполнение кабельной или приборной части, тип патрубка, поляризацию, материал изолятора и требования к экранированию кабеля. Правильно подобранная ответная вилка обеспечивает полноценное резьбовое сочленение и сохранение заявленных электрических характеристик разъема.
