Назначение

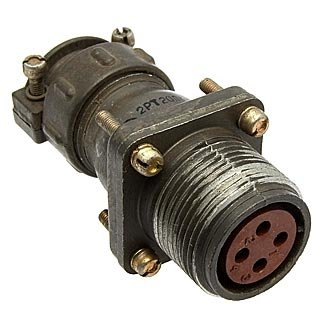

2РТ20П4НГ8-АН — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РТ (или 2РТ-А), предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для внутреннего и наружного монтажа, при этом защита от пыли и влаги обеспечивается со стороны потребителя. Разъём выпускается в климатическом исполнении УХЛ и подходит для использования с неэкранированным кабелем.

Расшифровка обозначения

Маркировка 2РТ20П4НГ8-АН построена по стандартной схеме, принятой для данной серии соединителей, и несёт следующую информацию:

• 2РТ — тип соединителя;
• 20 — условный размер корпуса;
• П — прямой патрубок;
• 4 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Г — вилка;
• 8 — сочетание контактов;
• А (или Н) — материал изолятора.

Технические характеристики

Разъём рассчитан на рабочий ток до 25 А на контакт при общем токе до 100 А. Максимальное напряжение постоянного тока составляет 700 В. Диаметр контактов — 2,5 мм, они имеют серебряное покрытие, а их сопротивление не превышает 1 мОм.

Сопротивление изоляции — не менее 1000–5000 МОм. Ресурс по количеству сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — 20 лет. Метод монтажа — пайка. Габаритные размеры изделия составляют 67,7 × 37,1 × 29,5 мм, сочленение — резьбовое.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий:

• температура воздуха от минус 60 °C до плюс 100 °C с учётом перегрева контактов до плюс 180 °C;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па;
• вибрация в диапазоне 1–1000 Гц при ускорении до 100 м/с²;
• одиночные удары с ускорением до 10 000 м/с², многократные удары — до 1500 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Применение

Благодаря совокупности характеристик 2РТ20П4НГ8-АН востребован в радиотехнической и радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение силовых и сигнальных цепей. Прямой патрубок упрощает подводку неэкранированного кабеля, а резьбовое сочленение обеспечивает механическую стойкость соединения при вибрациях и ударах. Четырёхконтактная схема с контактами диаметром 2,5 мм позволяет коммутировать цепи с рабочим током до 25 А на контакт и постоянным напряжением до 700 В.

Климатическое исполнение УХЛ и устойчивость к широкому диапазону температур делают разъём пригодным как для внутреннего, так и для наружного монтажа при условии защиты от пыли и влаги со стороны потребителя. Метод монтажа пайкой обеспечивает стабильное электрическое соединение с малым переходным сопротивлением контактов, что важно для аппаратуры, работающей в тяжёлых условиях эксплуатации.
