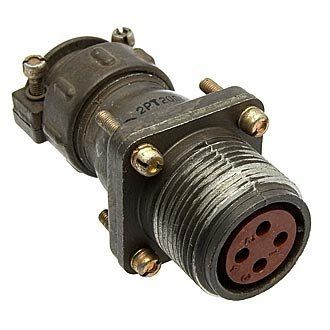

2РТ20П4НГ8-А

Цена:

1050 ₽

Технические характеристики

2РТ20П4НГ8-А

2РТ20П4НГ8-А — это приборная розетка общего назначения из серии соединителей 2РТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Она используется как разъём без патрубка для соединения электрических цепей постоянного и переменного тока (до 3 МГц).

Расшифровка обозначения

Условное обозначение 2РТ20П4НГ8-А расшифровывается следующим образом:

2РТ — тип соединителя.
20 — условный размер корпуса.
П — без патрубка.
4 — количество контактов.
Н — для неэкранированного кабеля.
Г — розетка.
8 — сочетание контактов (четыре контакта диаметром 2,5 мм).
А — материал изолятора.

Технические характеристики

Соединитель рассчитан на рабочий ток до 25 А на контакт (общий до 100 А) и максимальное напряжение постоянного тока до 700–850 В. Сопротивление контактов — не более 1 мОм, сопротивление изоляции — не менее 1000 МОм. Покрытие контактов — серебро; метод монтажа — пайка; количество сочленений-расчленений — 500, наработка — минимум 1000 часов. Габаритные размеры — 42×30×30 мм.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (с учётом перегрева контактов до +180°C), в пониженном давлении до 1,3·10^{-4} Па. Выдерживает синусоидальную вибрацию (1–1000 Гц, до 100–300 м/с²), механические удары (до 10 000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги). Срок сохраняемости — не менее 20 лет.

Описание

2РТ20П4НГ8-А

2РТ20П4НГ8-А: кабельный разъём для надёжного соединения цепей

2РТ20П4НГ8-А — низкочастотный цилиндрический кабельный соединитель серии 2РТ-А, рассчитанный на формирование разъёмных электрических соединений в аппаратуре, шкафах управления, измерительных комплексах, радиотехнических и промышленных системах. Исполнение представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля.

Разъём применяется там, где требуется механически прочное, устойчивое к вибрациям и многократным подключениям соединение силовых либо сигнальных линий. Резьбовая фиксация сочленённой пары препятствует самопроизвольному разъединению во время работы оборудования.

Основные особенности

Маркировка 2РТ20П4НГ8-А указывает на принадлежность изделия к серии цилиндрических разъёмов 2РТ-А с условным размером корпуса 20 и контактной вставкой на четыре контакта. В конструкции используется прямой кабельный патрубок; вариант НГ предназначен для присоединения неэкранированного кабеля.

Ключевые конструктивные преимущества разъёма:

Четыре контакта диаметром 2,5 мм, подходящие для подключения цепей с относительно высокой токовой нагрузкой.
Резьбовое сочленение вилки и розетки, обеспечивающее надёжную фиксацию пары.
Одношпоночная поляризация корпуса, исключающая неправильную ориентацию при соединении.
Монтаж проводников методом пайки к хвостовикам контактов.
Серебряное или никелевое покрытие контактных элементов, способствующее стабильности электрического контакта.
Прямой патрубок, удобный для линейного ввода кабеля в условиях ограниченного монтажного пространства.

Технические параметры

Для исполнения 2РТ20 с четырьмя контактами в открытых технических источниках приводятся следующие ориентировочные характеристики:

Параметр	Значение
Количество контактов	4
Диаметр контакта	2,5 мм
Нагрузка на один контакт	До 25 А
Суммарная токовая нагрузка	До 100 А
Напряжение цепи	До 700 В постоянного тока; для ряда исполнений указывается до 850 В амплитудного значения
Сопротивление контакта	Не более 1 мОм
Сопротивление изоляции	Не менее 1000–5000 МОм при нормальных условиях, в зависимости от ТУ
Число циклов сочленения и расчленения	До 500
Минимальная наработка	1000 часов
Срок сохраняемости	Не менее 20 лет
Климатическое исполнение	УХЛ

Точные электрические, климатические и габаритные параметры следует сверять с паспортом, техническими условиями и документацией на конкретную партию: отдельные показатели могут зависеть от применённого ТУ и исполнения соединительной пары.

Сферы применения

Кабельная вилка 2РТ20П4НГ8-А востребована для подключения узлов, блоков и жгутов в оборудовании, где важны ремонтопригодность и быстрый демонтаж кабельной линии. Разъём подходит для применения в цепях постоянного и переменного тока частотой до 3 МГц.

Типовые области использования:

промышленная автоматика и системы управления;
радиоэлектронная и радиотехническая аппаратура;
измерительные комплексы и испытательные стенды;
электрошкафы, приборные панели и блочно-модульное оборудование;
транспортные, энергетические и специализированные технические системы;
внутренний монтаж, а также наружная установка при обеспечении потребителем защиты от пыли и влаги.

Серия 2РТ-А рассчитана на работу в широком диапазоне внешних воздействий и может использоваться при пониженных температурах до −60 °C и повышенных — до +100 °C для указанных исполнений.

Совместимость и монтаж

Соединитель 2РТ20П4НГ8-А работает в паре с соответствующей розеткой той же контактной схемы и типоразмера. Семейство 2РТ-А предусматривает взаимную сочленяемость с рядом соединителей типов ШР и 2РТТ при соблюдении соответствия контактной вставки, поляризации и конструктивного исполнения.

При монтаже важно:

подбирать ответную часть строго по обозначению и контактной формуле;
использовать кабель, соответствующий сечению и допустимому току каждого контакта;
выполнять пайку без перегрева контактной вставки и изоляционных деталей;
обеспечить разгрузку кабеля от растягивающих и изгибающих усилий;
проверять качество изоляции и переходное сопротивление после сборки;
учитывать, что исполнение НГ рассчитано на неэкранированный кабель.

2РТ20П4НГ8-А остаётся практичным решением для создания разъёмных четырёхконтактных соединений, когда требуются надёжная резьбовая фиксация, стабильные электрические параметры и устойчивость к условиям промышленной эксплуатации.
