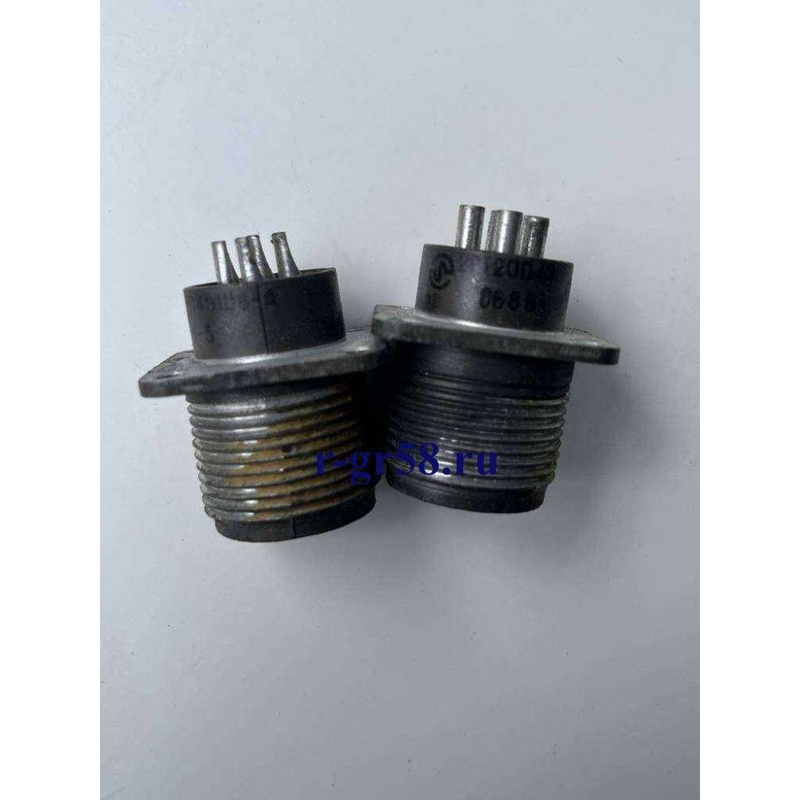

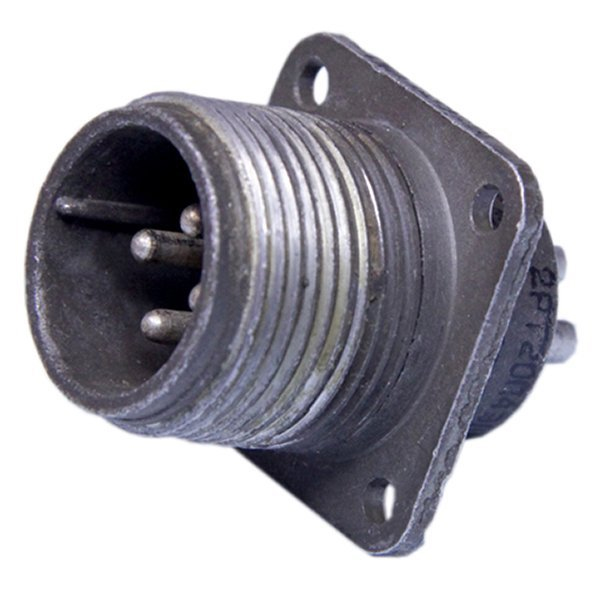

2РТ20П4ЭШ8А: надёжный цилиндрический разъём для промышленной аппаратуры

Разъём 2РТ20П4ЭШ8А применяется для создания разъёмных электрических соединений в составе промышленного, измерительного, радиоэлектронного и специального оборудования. Конструктивно он относится к многоконтактным цилиндрическим соединителям серии 2РТ, рассчитанным на надёжную коммутацию цепей питания и сигналов при вибрационных, механических и климатических воздействиях.

Исполнение 2РТ20П4ЭШ8А востребовано в узлах, где важны стабильность контакта, резьбовая фиксация сочленения и возможность регулярного подключения кабельных или приборных частей оборудования.

Назначение разъёма 2РТ20П4ЭШ8А

Основная функция разъёма 2РТ20П4ЭШ8А — быстрое соединение и разъединение электрических цепей постоянного и переменного тока в блоках, шкафах, приборах и кабельных сборках. Соединители семейства 2РТ используются при внутреннем объёмном монтаже и допускают работу с экранированными и неэкранированными проводами и кабелями.

Такие разъёмы подходят для применения в:

• системах промышленной автоматики;

• контрольно-измерительной аппаратуре;

• источниках питания и силовых блоках;

• электронных модулях и приборных панелях;

• системах связи, телеметрии и радиотехнических устройствах;

• транспортном, энергетическом и специальном оборудовании.

Конструкция и особенности

Маркировка 2РТ20П4ЭШ8А указывает на принадлежность изделия к серии цилиндрических разъёмов 2РТ с корпусом условного размера 20. В данной контактной компоновке предусмотрены четыре контакта диаметром 2,5 мм. Для этой конфигурации приводится допустимая токовая нагрузка до 25 А на один контакт и до 100 А суммарно при соблюдении требований по монтажу и режиму работы.

Ключевые конструктивные особенности разъёма:

• цилиндрический корпус, удобный для установки в приборы и кабельные линии;

• четыре силовых или сигнальных контакта;

• резьбовое сочленение, предотвращающее случайное разъединение;

• одношпоночная поляризация корпуса;

• пайка как способ присоединения проводников;

• контактные поверхности с серебряным или никелевым покрытием;

• возможность применения в кабельном и приборном исполнении в зависимости от конкретной части соединителя.

Резьбовая фиксация особенно важна для аппаратуры, работающей при вибрации: она помогает удерживать разъём в сочленённом положении и снижает риск ухудшения электрического контакта.

Основные технические параметры

Параметры следует сопоставлять с паспортом конкретной модификации и условиями эксплуатации изделия: допустимая нагрузка зависит от сечения проводников, качества пайки, температуры, количества одновременно нагруженных контактов и схемы укладки кабеля.

Преимущества применения

Разъём 2РТ20П4ЭШ8А сочетает компактную четырёхконтактную компоновку с возможностью передавать заметную токовую нагрузку. Это позволяет использовать его не только для маломощных сигналов, но и для распределения питания между отдельными блоками оборудования.

Практические преимущества такого решения:

• устойчивое механическое соединение благодаря резьбовой фиксации;

• поляризация, исключающая неправильное сочленение ответных частей;

• низкое переходное сопротивление контактной пары;

• пригодность для работы в цепях постоянного и переменного тока;

• стойкость к вибрационным и ударным воздействиям в пределах норм серии;

• ремонтопригодный монтаж с пайкой проводников;

• возможность многократного подключения и отключения аппаратуры.

Что учитывать при монтаже

При установке разъёма 2РТ20П4ЭШ8А важно правильно подобрать ответную часть, поскольку соединители серии 2РТ выпускаются в различных корпусных, кабельных и приборных исполнениях. Нельзя определять совместимость только по внешнему диаметру корпуса: должны совпадать серия, тип контактов, контактная схема, положение ключа, исполнение корпуса и вариант монтажной части.

Для стабильной работы соединения рекомендуется:

• сверить полную маркировку вилки и розетки;

• проверить соответствие схемы распайки электрической документации;

• использовать проводники, рассчитанные на токовую нагрузку контактов;

• обеспечить качественную пайку без перегрева изолятора;

• не допускать механической нагрузки на контакты со стороны кабеля;

• полностью затягивать резьбовую часть при соединении;

• контролировать состояние контактных поверхностей при регламентном обслуживании.

Итог

2РТ20П4ЭШ8А — четырёхконтактный цилиндрический разъём серии 2РТ для надёжного разъёмного подключения электрических цепей в приборной и промышленной аппаратуре. Контакты диаметром 2,5 мм, резьбовое сочленение, поляризация и возможность работы с током до 25 А на контакт делают эту модификацию практичным решением для питания, управления и межблочных соединений в условиях повышенных требований к механической надёжности.
