Назначение соединителя

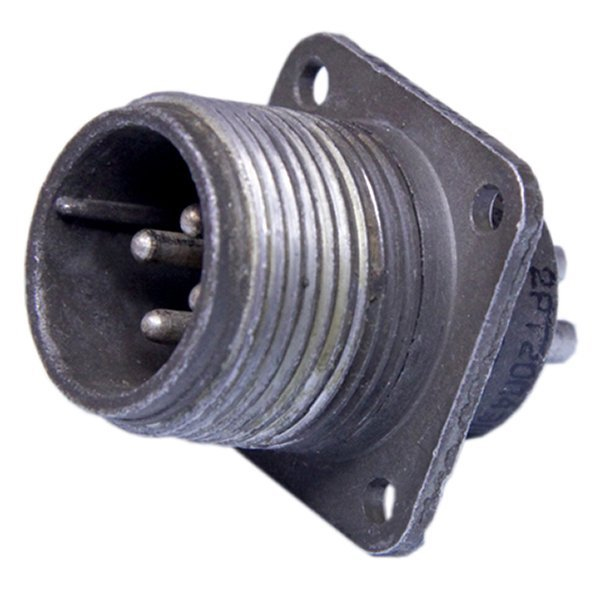

2РТ20П4ЭШ8-А — вилка блочная (приборная) из серии низкочастотных цилиндрических соединителей типа 2РТ. Изделие предназначено для электрического соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц в узлах и блоках электро- и радиоаппаратуры. Блочное исполнение означает, что вилка устанавливается непосредственно на корпусе прибора или блока, а ответная часть — розетка — выполняется кабельной.

Расшифровка обозначения

• 2РТ — серия низкочастотных цилиндрических соединителей.
• 20 — условный размер корпуса.
• П — конструктивное исполнение без патрубка.
• 4 — количество контактов.
• Э — вид гайки патрубка, предназначена для экранированного кабеля.
• Ш — вид контактов, вилка.
• 8 — обозначение сочетания контактов: четыре контакта диаметром 2,5 мм.
• А — дополнительное обозначение по материалу изолятора.

Подтверждённые технические особенности

Покрытие контактов — серебро, что соответствует отсутствию буквы «Н» в обозначении. Материал вставки (изолятора) — карболит. Для розетки данной серии материал корпуса указан как алюминиевый сплав А-22; материал корпуса вилки в имеющихся данных не указан. Герметичность отсутствует.

• Рабочий ток: 10 А.
• Номинальное напряжение: 700 В.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Метод сочленения: резьбовой.
• Метод монтажа: объёмный.

Применение

Соединитель применяется для коммутации электрических цепей в составе узлов и блоков электро- и радиоаппаратуры. Благодаря резьбовому сочленению обеспечивается надёжная фиксация ответных частей, а исполнение для экранированного кабеля позволяет использовать вилку в цепях, где требуется экранирование. Изделие может эксплуатироваться как в составе приборных (блочных) соединений, так и в паре с кабельными ответными частями той же серии.
