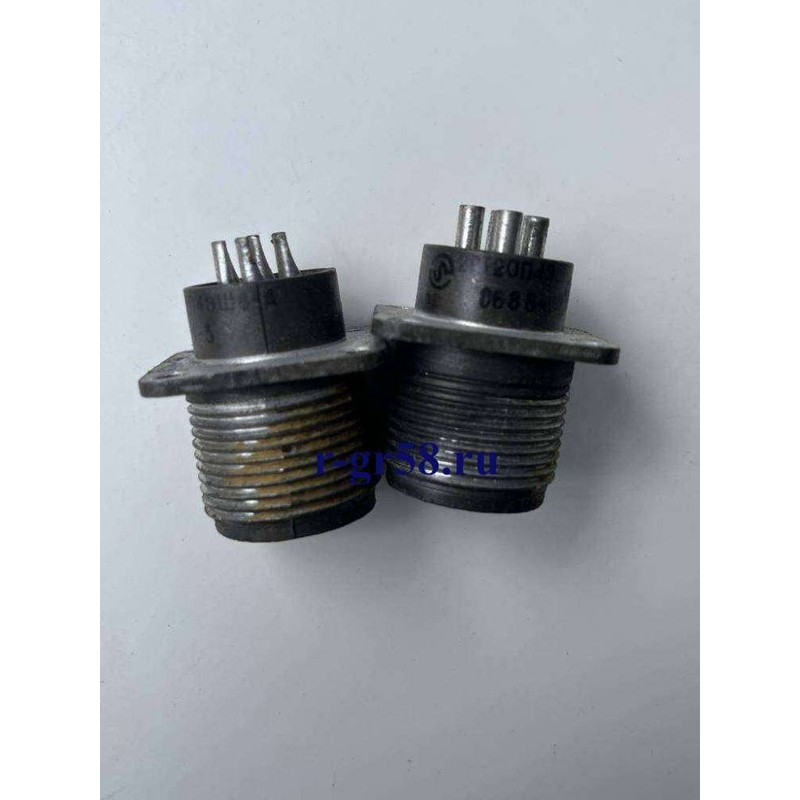

2РТ20П4ЭШ8-А (также обозначается как ШР20П4ЭШ8) — это низкочастотный цилиндрический соединитель общего назначения, используемый в радиоэлектронной и радиотехнической аппаратуре.

Описание

Это приборная вилка (блочная часть) без патрубка, предназначенная для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Сочленение резьбовое, поляризация одношпоночная, покрытие контактов — серебро или никель. Климатическое исполнение УХЛ, негерметичный тип, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Характеристики

Соединитель имеет 4 контакта диаметром 2,5 мм с сопротивлением не более 1 мОм. Рабочий ток на контакт — до 25 А, общая нагрузка — до 100 А. Сопротивление изоляции — не менее 5000 МОм, количество сочленений-расчленений — 500 циклов, наработка — минимум 1000 часов. +3

Условия эксплуатации

Диапазон температур: от -60 до +100 °C (смена до +180 °C). Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) одиночные и 350 м/с² (35 g) многократные. Атмосферное давление пониженное — до 1,3·10⁻⁴ Па. +3

Расшифровка обозначения

• 2РТ/ШР — тип соединителя.

• 20 — условный размер корпуса.

• П — приборная часть без патрубка.

• 4ЭШ — 4 контакта Ø 2,5 мм.

• 8 — сочетание контактов.

• А — материал изолятора.
