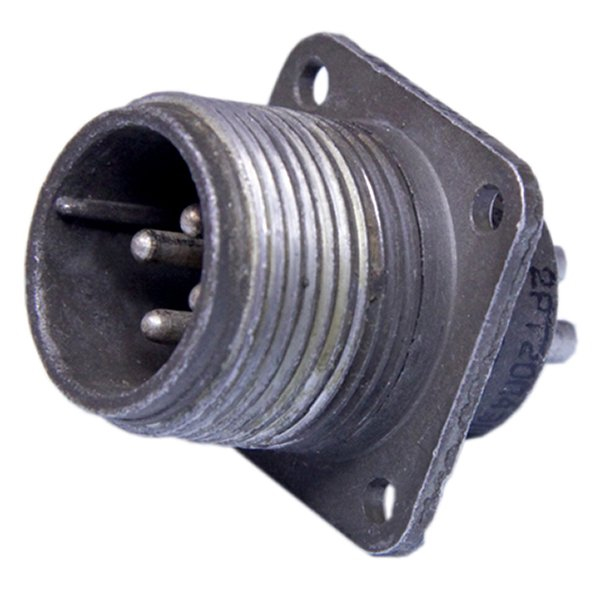

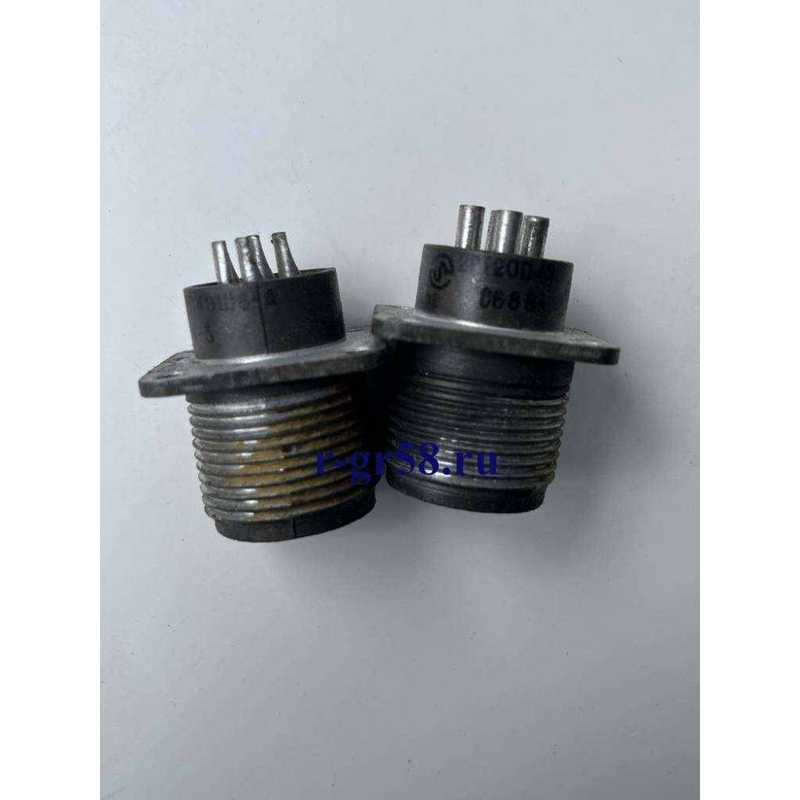

2РТ20П4ЭШ8-А представляет собой низкочастотный цилиндрический электрический соединитель с резьбовой фиксацией, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Это розетка (или вилка в зависимости от модификации) с 4 контактами диаметром 2,5 мм, условным размером корпуса 20 и серебряным покрытием контактов. Максимальное рабочее напряжение достигает 700 В, рабочий ток на контакт — до 25 А.

Условия эксплуатации

Соединитель выдерживает температуру от -60 до +100 °C, кратковременно до +180 °C, синусоидальную вибрацию до 10000 Гц с ускорением 100 м/с² (10 g), механические удары до 10000 м/с² (1000 g) и пониженное давление 1,3·10⁻⁴ Па.

Конструкция и применение

Структура обозначения: 2РТ — тип, 20 — размер корпуса, П — без патрубка (приборная часть), 4ЭШ — контакты, 8 — набор, А — модификация. Используется в электронике, радиоаппаратуре и контрольно-измерительных приборах для надежного соединения.

Ресурс

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500 циклов, срок хранения — до 20 лет.
