Назначение разъёма 2РТ20П4ЭШ6-А

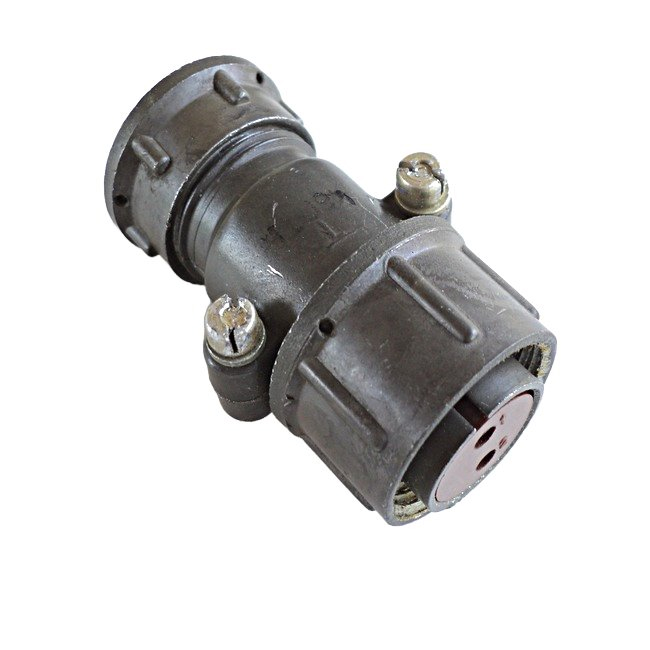

2РТ20П4ЭШ6-А — низкочастотный цилиндрический разъём (соединитель) общего назначения. Изделие предназначено для использования в электро-, радио- и контрольно-измерительной аппаратуре, где требуется надёжное электрическое соединение цепей. Разъём относится к категории 2РТ20 и выпускается под артикулом 4388.

Конструктивно это розетка (обозначение Ш — гнездо) кабельного или приборного исполнения без патрубка (обозначение П), предназначенная для экранированного кабеля (обозначение Э). Климатическое исполнение — УХЛ, исполнение негерметичное. Такое сочетание делает разъём пригодным для эксплуатации в составе стационарной и переносной аппаратуры, где важны компактность, стойкость к внешним воздействиям и стабильность контактного сопротивления.

Технические характеристики

Основные электрические и эксплуатационные параметры разъёма 2РТ20П4ЭШ6-А приведены ниже.

• Условный размер корпуса — 20.
• Число контактов — 4.
• Диаметр контакта — 2,5 мм.
• Максимальная токовая нагрузка на контакт — до 25 А.
• Общее напряжение — до 850 В.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.
• Рабочая температура — от минус 60 до плюс 100 °C, с возможностью смены от минус 60 до плюс 180 °C.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — 500.

Стойкость к внешним воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне 1–5000/10000 Гц с ускорением до 100–300 м/с² (10–30 g). Механические удары: одиночные до 10000 м/с² (1000 g) и многократные до 1500 м/с² (150 g). Изделие сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па. Указанные параметры подтверждают пригодность разъёма для работы в условиях интенсивных механических нагрузок, характерных для бортовой и контрольно-измерительной техники.

Конструкция, материалы и применение

Материал контактов — серебро или никель. Конструкция розетки рассчитана на экранированный кабель, что позволяет снизить уровень помех и обеспечить помехозащищённое соединение цепей. Исполнение без патрубка упрощает монтаж в стеснённых условиях приборного корпуса.

Применение разъёма охватывает электро-, радио- и контрольно-измерительную аппаратуру: он служит для надёжного соединения цепей питания и сигнальных линий, где требуется сочетание высокого тока на контакт, повышенного напряжения и устойчивости к вибрации, ударам и пониженному давлению. Благодаря широкому температурному диапазону и климатическому исполнению УХЛ изделие пригодно для эксплуатации в разнообразных условиях, включая холодный и умеренный климат.

Для правильного подбора следует учитывать тип исполнения (розетка-гнездо, без патрубка, для экранированного кабеля), негерметичность конструкции и ограничение по давлению. При монтаже необходимо ориентироваться на диаметр контакта 2,5 мм и число контактов, равное четырём, а также на допустимую токовую нагрузку до 25 А на контакт и общее напряжение до 850 В. Совместимость с конкретными ответными частями определяется условным размером корпуса 20 и типом разъёма серии 2РТ20.

Наработка не менее 1000 часов и ресурс в 500 сочленений-расчленений позволяют использовать разъём в аппаратуре с периодическим подключением и отключением. Сопротивление изоляции не менее 1000–5000 МОм в нормальных условиях обеспечивает надёжную развязку цепей, а малое переходное сопротивление контакта — не более 1 мОм — снижает потери и нагрев при рабочих токах.
