Назначение и общее описание

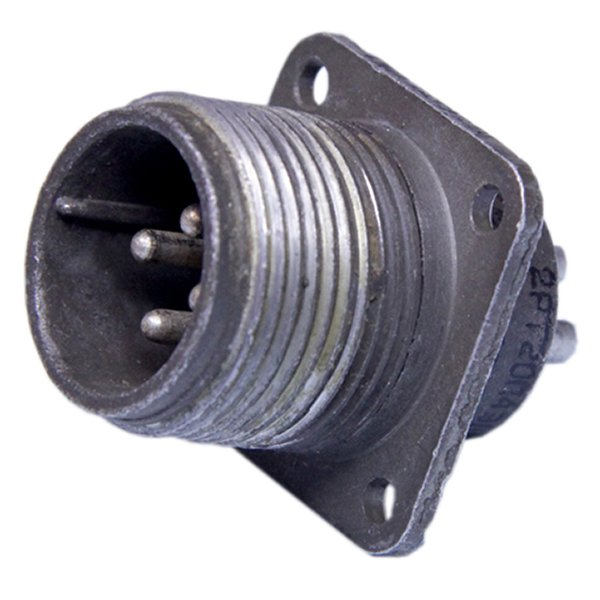

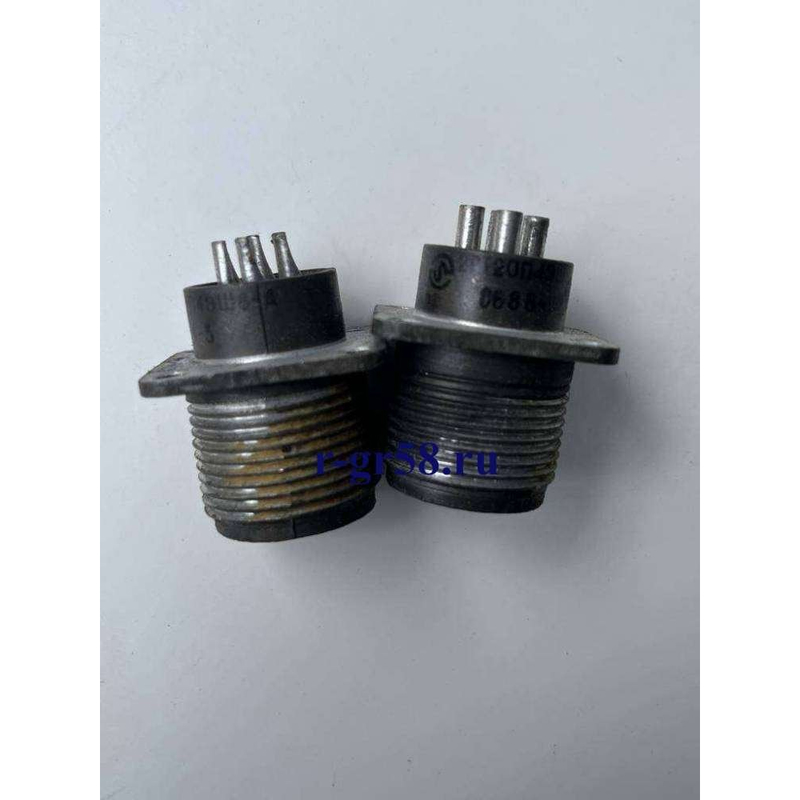

2РТ20П4ЭШ-А «5» — низкочастотный цилиндрический соединитель, выполненный в виде кабельной розетки. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка обеспечивает стабильную коммутацию как в цепях постоянного, так и в цепях переменного тока, и может применяться во внутренних и наружных установках при условии защиты от пыли и влаги.

Конструктивно соединитель представляет собой цилиндрический корпус с прямым патрубком и гайкой, предназначенной для экранированного кабеля. Сочленение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и исключает самопроизвольное разъединение под воздействием вибрации. Условный размер корпуса — 20.

Основные технические характеристики

Соединитель оснащён четырьмя контактами диаметром 2,5 мм. Рабочий ток составляет до 25 А на каждый контакт, а суммарный ток по всем контактам достигает 100 А. Максимальное рабочее напряжение лежит в пределах 700–850 В при частоте до 3 МГц. Контакты изготовлены из серебра или никеля.

• Количество контактов: 4
• Диаметр контактов: 2,5 мм
• Рабочий ток на контакт: до 25 А
• Общий рабочий ток: до 100 А
• Максимальное напряжение: 700–850 В
• Максимальная частота: до 3 МГц
• Сопротивление контактов: не более 1 мОм
• Сопротивление изоляции: не менее 1000–5000 МОм
• Ресурс: 500 сочленений-расчленений
• Наработка: 1000 часов

Условия эксплуатации и надёжность

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременный нагрев до плюс 180 градусов Цельсия. Климатическое исполнение — УХЛ, тип исполнения негерметичный. Соединитель сохраняет работоспособность при пониженном атмосферном давлении вплоть до 1,3·10⁻⁴ Па. Срок хранения изделия достигает 20 лет.

Изделие устойчиво к воздействию вибрации с ускорением от 100 до 300 метров на секунду в квадрате (от 10 до 30 g) в диапазоне частот от 1 до 10000 Гц. Механические удары воспринимаются без потери работоспособности: одиночные — до 10000 метров на секунду в квадрате (1000 g), многократные — до 1500 метров на секунду в квадрате (150 g).

Применение и конструктивные особенности

Розетка применяется в составе радиоэлектронной и радиотехнической аппаратуры, в приборах, работающих с постоянным и переменным током. Благодаря прямому патрубку и гайке обеспечивается надёжное подключение экранированного кабеля, а резьбовое сочленение повышает стойкость соединения к вибрационным и ударным нагрузкам. Исполнение допускает эксплуатацию как внутри помещений, так и на открытом воздухе при наличии защиты от пыли и влаги.

Приемка изделия — «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции. Артикул товара — 4387, категория — 2РТ20.
