2РТ20П4ЭГ8-АН

Цена:

1150 ₽

Технические характеристики

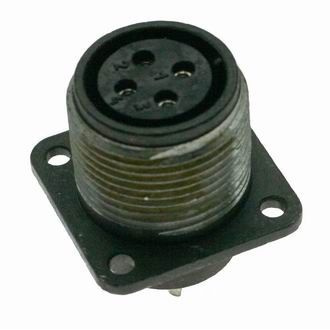

2РТ20П4ЭГ8-АН

2РТ20П4ЭГ8-АН представляет собой разъём серии 2РТ — низкочастотный цилиндрический соединитель общего назначения. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Декодировка обозначения

2РТ — тип соединителя (низкочастотный цилиндрический).
20 — условный размер корпуса.
П — конструктивное исполнение приборной части без патрубка.
4 — количество контактов (диаметр 2,5 мм).
Э — гайка патрубка для экранированного кабеля.
Г — розетка.
8 — сочетание контактов.
АН — материал изолятора и модификация.

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку 25 А на контакт и 100 А общую, с сопротивлением контакта не более 1 мОм. Он выдерживает синусоидальную вибрацию до 300 м/с² (1–5000 Гц), механические удары до 5000 м/с² и работает при температурах от -60 до +100 °C в климатическом исполнении УХЛ (внутреннее и наружное применение с защитой).

Применение

Используется в радиоэлектронной, радиотехнической аппаратуре, электро- и контрольно-измерительных приборах для соединения и разъединения цепей. Срок службы — минимум 1000 часов наработки и 500 циклов сочленений.

Описание

Назначение соединителя 2РТ20П4ЭГ8-АН

2РТ20П4ЭГ8-АН — низкочастотный цилиндрический соединитель общего назначения серии 2РТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для соединения и разъединения цепей в радиоэлектронной и радиотехнической аппаратуре, электро- и контрольно-измерительных приборах.

Расшифровка обозначения

Маркировка 2РТ20П4ЭГ8-АН построена по стандартной схеме серии 2РТ и содержит следующие сведения:

2РТ — тип соединителя, низкочастотный цилиндрический;
20 — условный размер корпуса;
П — конструктивное исполнение приборной части без патрубка;
4 — количество контактов диаметром 2,5 мм;
Э — гайка патрубка для экранированного кабеля;
Г — розетка;
8 — сочетание контактов;
АН — материал изолятора и модификация.

Подтверждённые технические характеристики

Соединитель 2РТ20П4ЭГ8-АН рассчитан на максимальную токовую нагрузку 25 А на контакт и 100 А общую. Сопротивление контакта составляет не более 1 мОм. Изделие выдерживает синусоидальную вибрацию до 300 м/с² в диапазоне от 1 до 5000 Гц, а также механические удары до 5000 м/с².

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение УХЛ допускает внутреннее и наружное применение при наличии защиты. Срок службы составляет не менее 1000 часов наработки и 500 циклов сочленений.

Область применения

Благодаря сочетанию высокой токовой нагрузки, механической стойкости и широкому температурному диапазону соединитель востребован в следующих областях:

Радиоэлектронная и радиотехническая аппаратура, где требуется надёжная коммутация цепей с частотой до 3 МГц.
Электро- и контрольно-измерительные приборы, включая оборудование, работающее при напряжении до 850 В.
Условия с повышенными вибрационными и ударными нагрузками, в том числе при эксплуатации в климатическом исполнении УХЛ.
Цепи с экранированным кабелем — исполнение с гайкой патрубка обеспечивает подключение экранированного кабеля.

Конструктивные особенности и комплектация

Приборная часть выполнена без патрубка, что определяет способ монтажа со стороны прибора. Тип исполнения — розетка с четырьмя контактами диаметром 2,5 мм. Для подключения экранированного кабеля предусмотрена гайка патрубка. Сочетание контактов — 8, материал изолятора и модификация соответствуют индексу АН.

Артикул изделия — 4386, категория — 2РТ20. Производитель и краткое описание из каталога не указаны, характеристики VirtueMart не заполнены. Дополнительные сведения о составе комплекта поставки, сертификатах, гарантии и стране производства в предоставленных данных отсутствуют и не приводятся.
