Назначение

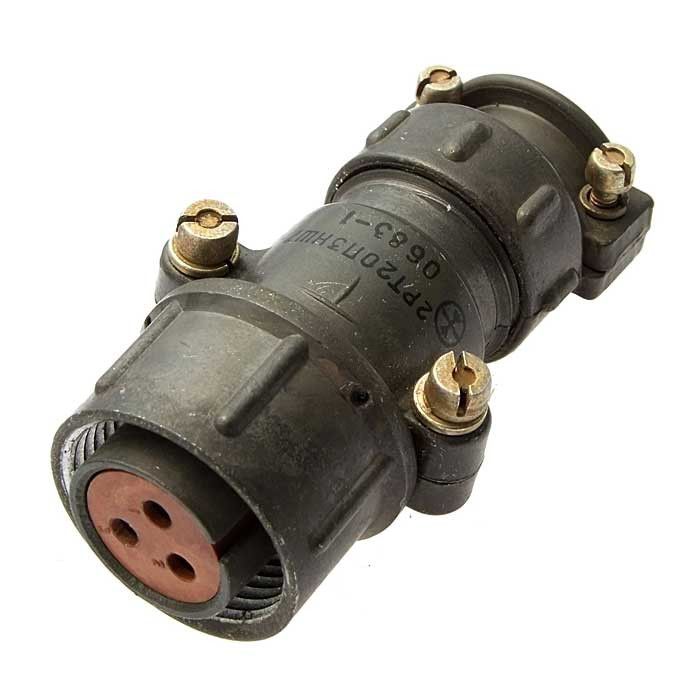

2РТ20П3НШ7-А — это кабельная розетка цилиндрического соединителя серии 2РТ. Изделие предназначено для надёжного электрического соединения в составе различных устройств и применяется там, где требуется передача значительного тока при умеренном числе цепей.

Расшифровка обозначения и конструкция

Условное обозначение раскрывает устройство изделия. Разберём его по позициям:

• 2РТ — тип соединителя;
• 20 — размер корпуса;
• П — прямой патрубок;
• 3 — число контактов;
• НШ — исполнение для неэкранированного кабеля, розетка;
• 7 — комбинация контактов;
• А — материал изолятора.

Соединитель имеет 3 контакта диаметром 2,5 мм с никелевым покрытием. Никелевое покрытие отражено в маркировке буквой «Н». Сопротивление контактов не превышает 1 мОм. Это негерметичный разъём климатического исполнения УХЛ, пригодный для внутреннего и наружного применения при защите от пыли и влаги.

Электрические характеристики

Максимальный рабочий ток на один контакт составляет 25 А, суммарно по трём контактам — до 75 А. Рабочее напряжение достигает 700 В. Рабочая частота — до 3 МГц. Сопротивление изоляции в нормальных условиях находится в пределах не менее 1000–5000 МОм.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 10000 Гц с ускорением от 100 до 300 м/с², что соответствует 10–30 g. Ударные нагрузки: одиночные — до 10000 м/с², многократные — до 1500 м/с². Температурный диапазон работы — от минус 60 до плюс 100 °C, с возможностью смены до плюс 180 °C. Пониженное атмосферное давление — до 1,3·10⁻⁴ Па.

Ресурс и применение

Наработка изделия составляет не менее 1000 часов, количество циклов соединения — 500. Такие параметры определяют область применения: соединитель подходит для силовых и сигнальных цепей в приборах, пультах и установках, эксплуатируемых в диапазоне температур от минус 60 до плюс 100 °C, при вибрации и ударных нагрузках.

Климатическое исполнение УХЛ и исполнение для неэкранированного кабеля позволяют использовать розетку как внутри помещений, так и на открытом воздухе. Материал изолятора индекса «А» и никелевое покрытие контактов обеспечивают стабильность переходного сопротивления на протяжении заявленного ресурса.

Розетка устанавливается на кабельную линию, ответная часть соединителя образует разъёмное соединение. Благодаря трём контактам диаметром 2,5 мм изделие удобно для цепей питания и управления, где требуется коммутация при токах до 25 А на контакт.

Ключевые параметры

• Артикул: 4368;
• Категория: 2РТ20;
• Тип: кабельная розетка цилиндрического соединителя;
• Число контактов: 3;
• Диаметр контакта: 2,5 мм, покрытие никелем;
• Сопротивление контактов: не более 1 мОм;
• Ток на контакт: до 25 А, суммарно до 75 А;
• Напряжение: до 700 В;
• Частота: до 3 МГц;
• Сопротивление изоляции: не менее 1000–5000 МОм;
• Температура: от минус 60 до плюс 100 °C, смена до плюс 180 °C;
• Наработка: не менее 1000 часов;
• Циклы соединений: 500.
