Назначение

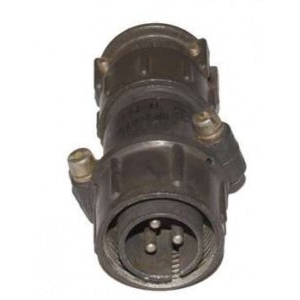

2РТ20П3ЭШ7А — приборная вилка цилиндрического разъёма серии 2РТ(А), предназначенная для электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории соединителей 2РТ20 и применяется для коммутации цепей питания и сигнальных линий внутри блоков, стоек и пультов, а также в составе кабельных сборок. Артикул товара — 4377.

Конструктивно это приборная часть разъёма без патрубка, то есть вилка устанавливается непосредственно на шасси, панель или корпус прибора, а ответная часть соединяется с ней при сочленении. Такое исполнение удобно для стационарного монтажа, когда кабель подводится к ответной части, а вилка остаётся закреплённой на аппаратуре.

Подтверждённые технические характеристики

Основные электрические и эксплуатационные параметры изделия:

• Рабочий ток — 25 А.
• Максимальное напряжение постоянного тока — до 700 В.
• Диаметр контактов — 2,5 мм, покрытие контактов — серебряное.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество контактов — 3.
• Ресурс сочленения-расчленения — 500 циклов.
• Минимальная наработка — 1000 часов.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Возможность смены температурного диапазона — от минус 60 до плюс 180 градусов Цельсия.
• Вибрация — от 1 до 5000 Гц.

Устойчивость к механическим воздействиям

Разъём рассчитан на ускорение механического удара до 10 000 метров на секунду в квадрате при одиночном воздействии и до 1500 метров на секунду в квадрате при многократном воздействии. Линейное ускорение — до 2000 метров на секунду в квадрате. Это делает изделие пригодным для работы в условиях интенсивной тряски, ударов и вибрации, характерных для подвижной и бортовой аппаратуры.

Климатическое исполнение — УХЛ, что подразумевает эксплуатацию в умеренном и холодном климате. При использовании внутри аппаратуры и снаружи с защитой от пыли и воды соединитель сохраняет работоспособность в указанных температурных и механических режимах.

Расшифровка обозначения и применение

Маркировка 2РТ20П3ЭШ7А читается следующим образом:

1. 2РТ — тип соединителя.
2. 20 — размер корпуса.
3. П — без патрубка, приборная часть.
4. 3 — количество контактов.
5. Э — исполнение для экранированного кабеля.
6. Ш — вилка (штыри).
7. 7 — сочетание контактов.
8. А — материал изолятора.

Применяется изделие внутри и снаружи аппаратуры, в том числе с защитой от пыли и воды, в климатическом исполнении УХЛ. Область использования — радиоэлектронная и радиотехническая аппаратура: блоки питания, измерительные приборы, системы управления, кабельные соединения, где требуется передача тока до 25 А при напряжении до 700 В постоянного тока.

Серебряное покрытие контактов и низкое переходное сопротивление не более 1 мОм обеспечивают стабильный электрический контакт и снижают потери на соединении. Высокое сопротивление изоляции не менее 1000 МОм подтверждает надёжную развязку цепей. Исполнение для экранированного кабеля позволяет применять вилку в цепях, где важно снижение электромагнитных помех и защита передаваемого сигнала.

Особенности эксплуатации

Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов определяют изделие как элемент многократного применения, рассчитанный на периодическое подключение и отключение. Совместимость с экранированным кабелем и климатическое исполнение УХЛ расширяют область применения — от лабораторного оборудования до аппаратуры, работающей на открытом воздухе при условии защиты от прямого воздействия пыли и воды.

Соединитель 2РТ20П3ЭШ7А является приборной вилкой, поэтому при проектировании необходимо учитывать, что ответная часть подбирается из той же серии 2РТ(А) с соответствующим числом контактов и сочетанием контактов. Монтаж производится на панель или шасси, что обеспечивает механическую фиксацию и удобство подключения кабельной части.

Изделие не требует специальных условий хранения сверх обычных для электронных компонентов, а его параметры подтверждены для работы в широком диапазоне температур, вибраций и ударных нагрузок, что делает его востребованным в ответственных узлах радиоэлектронной аппаратуры.
