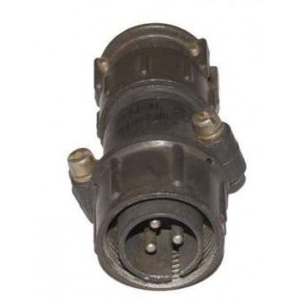

2РТ20П3ЭШ7-А — это приборная вилка (штыревой соединитель) цилиндрического типа из серии низкочастотных разъёмов 2РТ, предназначенная для электрических соединений в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

Рабочий ток составляет 25 А, максимальное напряжение постоянного тока — до 700 В. Диаметр контактов — 2,5 мм с серебряным покрытием, сопротивление контактов — не более 1 мОм, а сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Условия эксплуатации

Соединитель выдерживает механические удары до 10 000 м/с² (одиночные) и 1500 м/с² (многократные), линейные нагрузки до 2000 м/с². Рабочая температура — от -60 до +100 °C, с возможностью кратковременного нагрева до +180 °C, подходит для внутреннего и наружного применения при защите от пыли и влаги (климатическое исполнение УХЛ).

Маркировка и конструкция

Обозначение расшифровывается как: 2РТ — тип разъёма, 20 — условный размер корпуса, П3 — приборная вилка без патрубка, Э — для экранированного кабеля, Ш — штыри (вилка), 7 — сочетание контактов, А — материал изолятора. Минимальная наработка — 1000 часов, количество соединений — до 500 циклов. +3
