Назначение и область применения

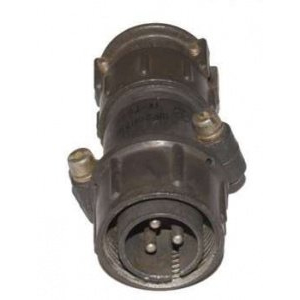

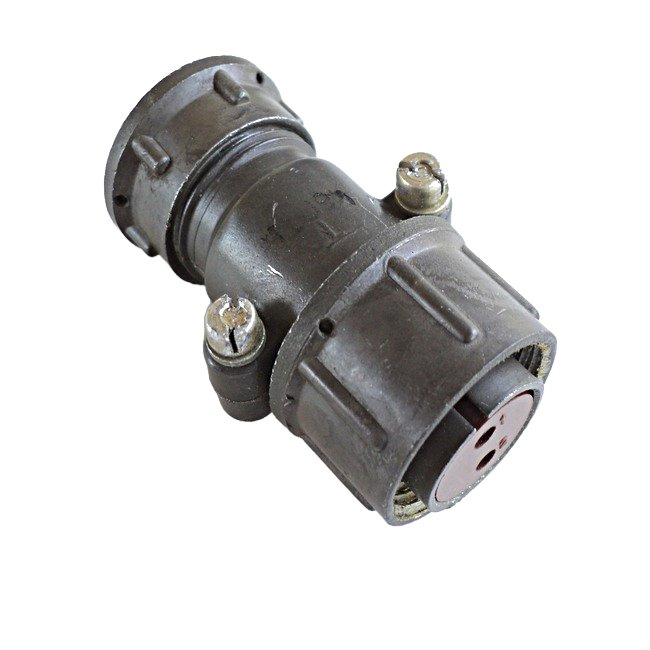

2РТ20П3ЭШ6-АН — низкочастотный цилиндрический разъём серии 2РТ, кабельная розетка общего назначения для радио- и электроаппаратуры. Изделие предназначено для многократного разъёмного соединения цепей питания и сигналов в условиях вибраций и ударных нагрузок.

Разъём применяется в радиоэлектронной, контрольно-измерительной и промышленной аппаратуре как соединитель общего назначения. Он обеспечивает быстрое разъёмное соединение кабеля с прибором при сохранении механической прочности и электрической надёжности.

Расшифровка обозначения

• 2РТ — серия: цилиндрический теплостойкий разъём нормальных габаритов.
• 20 — условный размер корпуса (габарит).
• П — кабельная часть с прямым патрубком.
• 3 — число контактов.
• Э — вариант под экранированный кабель (условное обозначение, указывает на возможность применения экрана).
• Ш — тип контактной части: в кабельной части это розетка (гнездо), сочленяется с приборной вилкой со штырями.
• 6 — климатическое исполнение и категория размещения (например, УХЛ).
• А и Н в конце — модификации и исполнения по конструкции или покрытию, уточняются в конструкторской документации и каталогах (серийные варианты внутри одной группы 2РТ20П3ЭШ6).

Электрические характеристики

Для разъёмов 2РТ20 с тремя контактами типичны следующие параметры (аналогично исполнению 2РТ20П3ЭШ6-А):

• Количество контактов: 3 шт, диаметр около 1,5 мм.
• Сопротивление одного контакта: не более 2,5 мОм.
• Максимальный ток на один контакт: до 10 А.
• Суммарная токовая нагрузка: до 30 А.
• Рабочее (амплитудное) напряжение цепи для близких исполнений — порядка 850 В.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Механическая и климатическая стойкость

• Число сочленений и расчленений: до 500 циклов.
• Минимальная наработка: около 1000 ч.
• Вибрация синусоидальная: диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с² (около 30 g).
• Механический удар одиночный: до 5000 м/с² (около 500 g).
• Механический удар многократный: до 350 м/с² (около 35 g).
• Допускается работа при пониженном давлении вплоть до 1,3·10⁻⁴ Па.

Конструктивные особенности и применение на практике

Исполнение негерметичное, климатическое исполнение УХЛ. Разъём рассчитан на эксплуатацию в умеренном и холодном климате в закрытых помещениях или защищённых местах.

Контакты выполняются из меди с серебряным или никелевым покрытием для улучшения проводимости и коррозионной стойкости. Такое покрытие способствует стабильности переходного сопротивления при многократных сочленениях.

Разъём применяется там, где нужен компактный трёхконтактный соединитель для питания, трёхфазных маломощных нагрузок, датчиков или управляющих цепей, при этом важна вибро- и ударопрочность. Кабельная розетка сочленяется с приборной вилкой со штырями, что упрощает монтаж и замену кабельной части без вмешательства в прибор.

Комплектация и указания по подбору

Сведения о комплектации, стране производства, стандартах, сертификатах и гарантии в предоставленных данных отсутствуют. Производитель не указан.

При подборе ответной части следует учитывать тип контактной части: данное изделие является розеткой (гнездом) и сочленяется с приборной вилкой со штырями. Модификации «А» и «Н» могут отличаться конструкцией или покрытием, поэтому их точные параметры следует уточнять в конструкторской документации и каталогах для конкретной серийной партии.
