Назначение соединителя 2РТ20П3ЭШ6-А

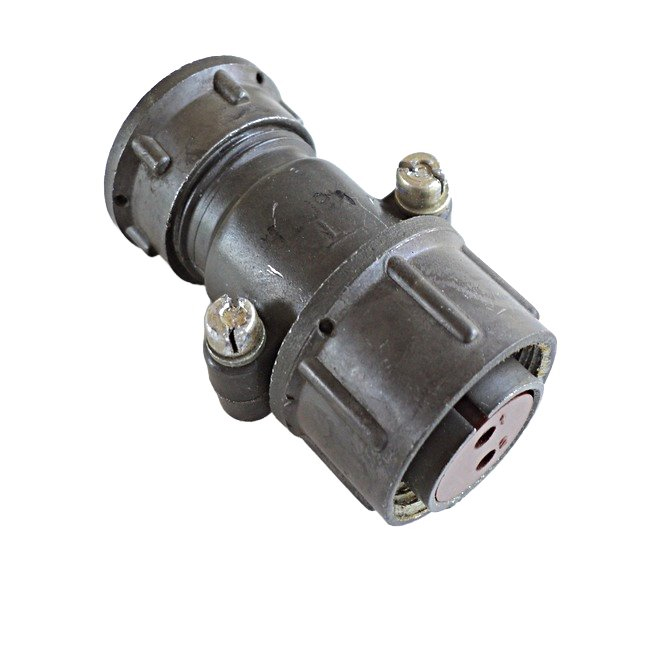

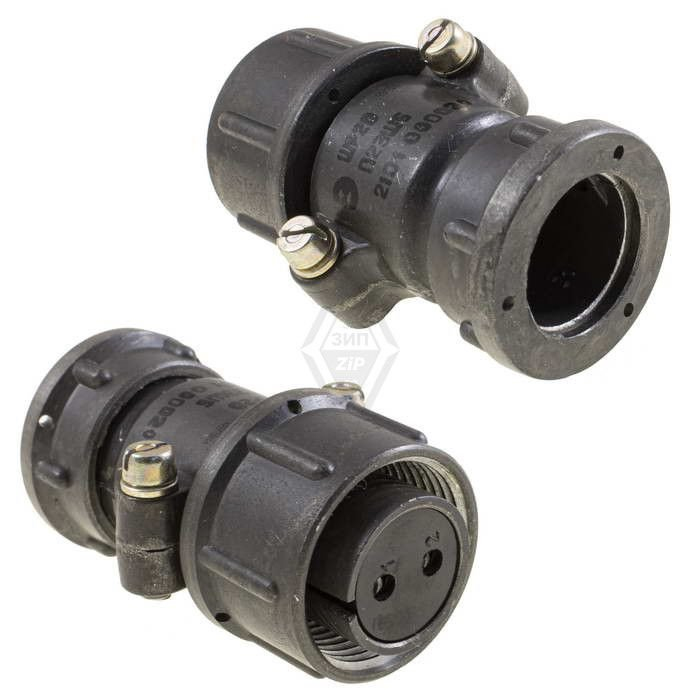

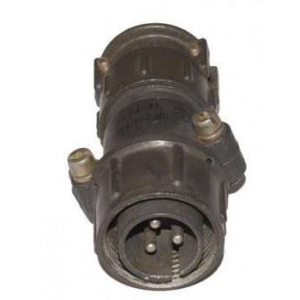

2РТ20П3ЭШ6-А — это блочный приборный соединитель цилиндрического типа из серии 2РТ, предназначенный для надёжного электрического соединения в различных электро- и радиотехнических устройствах. Изделие относится к категории 2РТ20 и представляет собой вилку приборной части, которая применяется для коммутации цепей в составе контрольно-измерительной аппаратуры и промышленных систем. Основная задача данного соединителя — обеспечить стабильный электрический контакт при передаче сигналов и питания между узлами оборудования, в том числе в условиях повышенных вибрационных и температурных нагрузок.

Подтверждённые технические особенности

Конструкция соединителя включает три контакта диаметром 1,5 мм. Сопротивление каждого контакта составляет не более 2,5 мОм, что обеспечивает низкие потери при прохождении тока. Максимальная токовая нагрузка на один контакт достигает 10 А, а общая нагрузка на соединитель — до 30 А. Контакты выполнены из серебра, что дополнительно снижает переходное сопротивление и повышает надёжность работы.

Изделие рассчитано на эксплуатацию в жёстких условиях. Ресурс сочленения-расчленения составляет до 500 циклов, а минимальная наработка — 1000 часов. Соединитель устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², что соответствует примерно 30 g. Рабочая температура находится в пределах от минус 60 до плюс 100 °C, при этом предусмотрена возможность смены температурного диапазона от минус 60 до плюс 180 °C.

• Тип: блочный приборный соединитель цилиндрического типа серии 2РТ.
• Количество контактов: 3, диаметр каждого — 1,5 мм.
• Материал контактов: серебро.
• Сопротивление контакта: не более 2,5 мОм.
• Токовая нагрузка: до 10 А на контакт, до 30 А суммарно.
• Ресурс: до 500 циклов сочленения-расчленения, минимальная наработка 1000 часов.
• Вибрационная стойкость: 1–5000 Гц при ускорении до 300 м/с².
• Рабочая температура: от минус 60 до плюс 100 °C, с возможностью расширения до плюс 180 °C.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ20П3ЭШ6-А имеет строгую структуру и отражает ключевые параметры изделия. Первая часть «2РТ» указывает на тип теплостойкого цилиндрического разъёма. Число «20» обозначает условный размер корпуса. Буква «П» соответствует приборной части с прямым патрубком. Цифра «3» указывает на количество контактов. Буква «Э» свидетельствует о предназначении для экранированного кабеля. Буква «Ш» обозначает вилку со штырями. Цифра «6» отражает сочетание контактов, а буква «А» — модификацию исполнения.

Таким образом, 2РТ20П3ЭШ6-А представляет собой вилку приборной части с прямым патрубком, рассчитанную на подключение экранированного кабеля и содержащую три штыревых контакта. Такая конструкция типична для соединений, где требуется защита от электромагнитных помех и механическая фиксация ответной части.

Применение

Благодаря совокупности характеристик соединитель 2РТ20П3ЭШ6-А востребован в контрольно-измерительной аппаратуре, промышленных системах автоматики и других электро- и радиотехнических устройствах. Он подходит для эксплуатации в условиях вибрации и широкого диапазона температур, что делает его пригодным для ответственных узлов, где требуется стабильная коммутация и длительный срок службы. Применение серебряных контактов и экранированного исполнения обеспечивает надёжную передачу сигналов при сохранении низкого переходного сопротивления.
