Назначение изделия

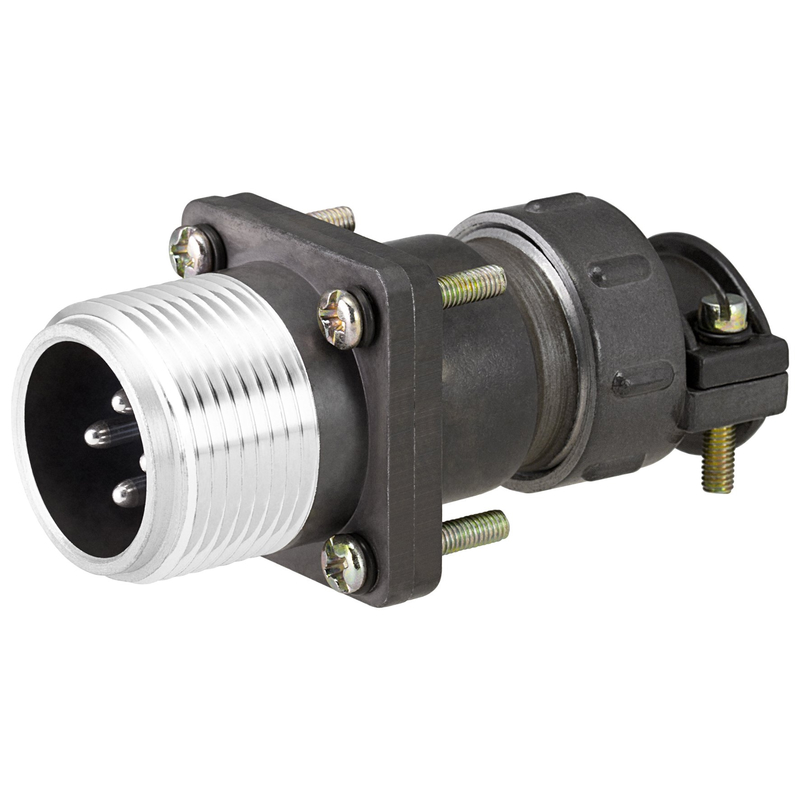

2РТ20П3ЭГ7А — вилка соединительная блочная из серии цилиндрических низкочастотных разъёмов семейства 2РТ-А. Изделие предназначено для соединения электрических цепей постоянного и переменного тока в наземной аппаратуре общепромышленного и специального назначения. Основная функция — коммутация силовых и сигнальных цепей постоянного и переменного тока частотой до 3 МГц при напряжениях, соответствующих техническим условиям (ТУ).

Конструктивное исполнение «вилка блочная» рассчитано на монтаж в панелях, на платах, в щитах и стойках, а также в составе блочных монтажей. Резьбовое сочленение с фиксацией накидной гайкой обеспечивает надёжность соединения при вибрации и тряске.

Подтверждённые особенности и характеристики

• Тип: цилиндрический низкочастотный соединитель, исполнение «вилка блочная».
• Условный размер корпуса: 20 — определяет типоразмер и габариты разъёма.
• Количество контактов: 3, штыревые, круглого сечения.
• Для типоразмера 2РТ20 в 3-контактном варианте обычно применяются контакты диаметром около 2,5 мм.
• Рабочее напряжение: цепи с напряжением до сотен вольт; в конкретных ТУ указано максимальное амплитудное или рабочее значение, близкое к нескольким сотням вольт.
• Токовая нагрузка: на один контакт — порядка 10–25 А в зависимости от диаметра и материала контакта; суммарный ток по трём контактам — до десятков ампер.
• Сопротивление контакта: не более 1–5 мОм на контакт; сопротивление изоляции — не менее нескольких сотен мегаом.
• Климатическое исполнение: У/УХЛ. Диапазон температур эксплуатации обычно от минус 60 °С до плюс 100 °С, допустимая влажность до 95–98 % при плюс 25 °С.
• Разъём негерметичный, без внутреннего уплотнения, но отвечает требованиям по механическим и климатическим воздействиям (вибрация, удары, влажность, давление).
• Метод сочленения: резьбовой, с фиксацией накидной гайкой.
• Корпус блочный, рассчитанный на монтаж в панелях или на платах.

Совместимость

Вилка блочная 2РТ20П3ЭГ7А сочетается с соответствующими розетками 2РТ/ШР в том же типоразмере и наборе контактов. Это обеспечивает взаимозаменяемость и возможность построения разъёмных соединений в составе серийной аппаратуры.

Область применения

Изделие применяется в радиоэлектронной, промышленной и телемеханической аппаратуре, щитах и стойках, а также в блочных монтажах. Вилка востребована там, где требуется надёжная коммутация силовых и сигнальных цепей при воздействии вибрации, ударов, повышенной влажности и перепадов температуры.

Благодаря резьбовому сочленению и фиксации накидной гайкой соединение сохраняет стабильность в условиях тряски и механических нагрузок. Изделие рассчитано на эксплуатацию в наземной аппаратуре общепромышленного и специального назначения.

Указания по подбору и эксплуатации

1. Перед установкой убедитесь, что типоразмер корпуса 20 и число контактов 3 соответствуют ответной розетке 2РТ/ШР.
2. При монтаже в панели или на плате используйте блочное крепление, предусмотренное конструкцией корпуса.
3. Сочленение выполняйте резьбовым методом с затяжкой накидной гайки до надёжной фиксации.
4. Соблюдайте предельные значения тока на контакт и суммарного тока по трём контактам, указанные в технических условиях.
5. Учитывайте климатические ограничения: температура от минус 60 °С до плюс 100 °С, влажность до 95–98 % при плюс 25 °С.

Конкретные максимальные значения напряжения, тока и иные параметры уточняются по действующим ТУ на изделие. Артикул товара — 4373, категория — 2РТ20.
