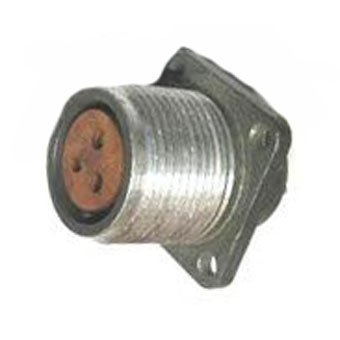

Назначение соединителя 2РТ20П3ЭГ7А

2РТ20П3ЭГ7А — это цилиндрический низкочастотный электрический соединитель, выполненный в виде вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 700 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное и стабильное соединение электрических цепей.

Конструктивно узел состоит из двух ответных частей — вилки и розетки. Поставляемая позиция представляет собой вилку, то есть штыревую (приборную) часть соединения, которая сочленяется с соответствующей розеткой. Такое исполнение позволяет использовать изделие как в составе приборной части аппаратуры, так и в составе кабельной сборки.

Подтверждённые технические особенности

Приведённые ниже параметры являются подтверждёнными характеристиками изделия и определяют его применимость в конкретных условиях эксплуатации.

• Допустимый ток — до 25 А.
• Диаметр контактов — 2,5 мм, покрытие контактов — серебряное.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Рабочее напряжение — до 700 В, частота коммутируемых цепей — до 3 МГц.
• Устойчивость к вибрациям в диапазоне от 1 до 5000 Гц при ускорении до 300 м/с².
• Устойчивость к ударам одиночного действия с ускорением до 10 000 м/с².
• Климатическое исполнение — УХЛ, допускающее внутреннее и наружное применение при наличии защиты.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, что важно при передаче токов значительной величины. Высокое сопротивление изоляции подтверждает пригодность соединителя для цепей, чувствительных к утечкам. Совокупность прочностных и климатических характеристик позволяет эксплуатировать изделие в составе аппаратуры, подверженной механическим нагрузкам.

Расшифровка обозначения 2РТ20П3ЭГ7А

Маркировка изделия построена по стандартной схеме и несёт информацию о его конструкции и назначении.

1. 2РТ — тип соединителя: теплостойкий цилиндрический.
2. 20 — условный размер корпуса.
3. П — приборная часть без патрубка.
4. 3 — количество контактов.
5. Э — исполнение для экранированного кабеля.
6. Г — вилка (штыревая часть).
7. 7 — сочетание контактов.

Таким образом, 2РТ20П3ЭГ7А представляет собой стандартную вилку приборной или кабельной части, рассчитанную на общие нужды в аппаратуре. Исполнение для экранированного кабеля означает, что соединитель пригоден для работы в составе экранированных кабельных сборок, где требуется защита передаваемого сигнала от внешних помех.

Область применения

Соединитель находит применение в радиоэлектронной и радиотехнической аппаратуре различного назначения. Его используют для соединения блоков и модулей, а также для подключения кабельных сборок к приборам. Благодаря трёхконтактной схеме и допустимому току до 25 А изделие подходит для цепей питания и сигнальных цепей постоянного и переменного тока.

Устойчивость к вибрациям и ударам делает возможным применение соединителя в составе оборудования, работающего в условиях механических нагрузок. Исполнение УХЛ допускает эксплуатацию как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия неблагоприятных факторов. Совместимость с экранированным кабелем расширяет область применения изделия в аппаратуре, где предъявляются повышенные требования к помехозащищённости.

Поставляемая позиция имеет артикул 4372 и относится к категории 2РТ20. Сведения о производителе в предоставленных данных не указаны, поэтому страна производства и гарантийные условия в описании не приводятся.
