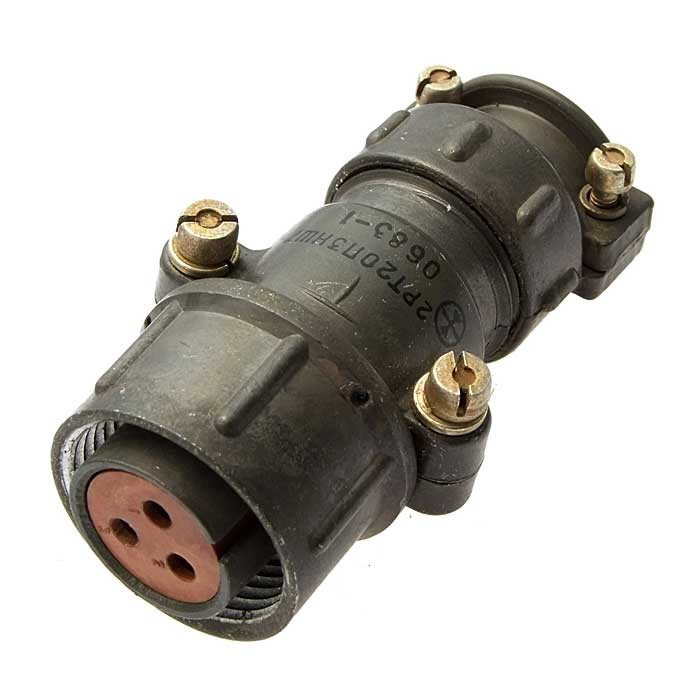

Назначение соединителя 2РТ20П3ЭГ7-А

2РТ20П3ЭГ7-А — это цилиндрический низкочастотный электрический соединитель в виде вилки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Соединитель применяется для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Конструкция относится к приборной части без патрубка и рассчитана на эксплуатацию как при внутреннем, так и при наружном монтаже. Для наружного монтажа предусмотрена защита от пыли и влаги. Климатическое исполнение — УХЛ.

Расшифровка обозначения и конструкция

Маркировка соединителя имеет строгую структуру, в которой зашифрованы его основные параметры:

• 2РТ — тип соединителя;
• 20 — условный размер корпуса;
• П — приборная часть без патрубка;
• 3 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — вилка;
• 7 — сочетание контактов;
• -А — модификация.

Корпус соединителя имеет условный размер 20. Контакты выполнены диаметром 2,5 мм и покрыты серебром. Переходное сопротивление контакта составляет не более 1 мОм, что обеспечивает стабильность электрического соединения при передаче рабочих токов.

Электрические характеристики

Рабочий ток соединителя достигает 25 А. Сопротивление изоляции в нормальных условиях составляет не менее 1000 МОм. Указанные параметры подтверждают возможность применения изделия в силовых и сигнальных цепях радиоэлектронной аппаратуры, где требуется надёжная коммутация при напряжении до 700 В и частоте до 3 МГц.

Механическая стойкость

Соединитель выдерживает механические нагрузки, характерные для эксплуатации в составе аппаратуры:

• вибрацию с ускорением до 100 метров на секунду в квадрате;
• одиночные удары с ускорением до 10 000 метров на секунду в квадрате;
• линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Такая устойчивость к вибрации, ударам и линейным ускорениям позволяет использовать соединитель в аппаратуре, работающей в условиях повышенных механических воздействий, в том числе при наружном монтаже.

Применение

2РТ20П3ЭГ7-А применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Исполнение для экранированного кабеля делает его пригодным для монтажа линий, где требуется экранирование. Соединитель подходит как для внутреннего, так и для наружного монтажа с защитой от пыли и влаги в климатическом исполнении УХЛ.

Изделие может использоваться в составе приборных блоков, пультов и других устройств, где необходима коммутация цепей постоянного и переменного тока с рабочим током до 25 А. При выборе следует учитывать условный размер корпуса 20, три контакта диаметром 2,5 мм и сочетание контактов, обозначенное цифрой 7.

Краткая сводка параметров

• Тип: цилиндрический низкочастотный соединитель, вилка;
• Условный размер корпуса: 20;
• Количество контактов: 3;
• Диаметр контактов: 2,5 мм;
• Покрытие контактов: серебро;
• Сопротивление контакта: не более 1 мОм;
• Рабочий ток: до 25 А;
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях;
• Напряжение: до 700 В;
• Частота: до 3 МГц;
• Исполнение: приборная часть без патрубка, для экранированного кабеля;
• Климатическое исполнение: УХЛ.

Артикул изделия — 4371, категория — 2РТ20. Производитель в предоставленных данных не указан, комплектация и сведения о гарантии также не приводятся.
