2РТ20П2НШ6А

Цена:

3300 ₽

Технические характеристики

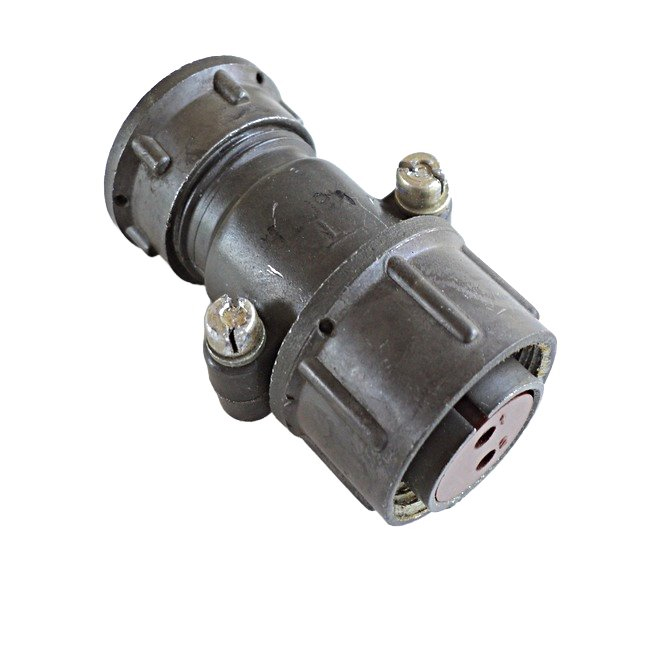

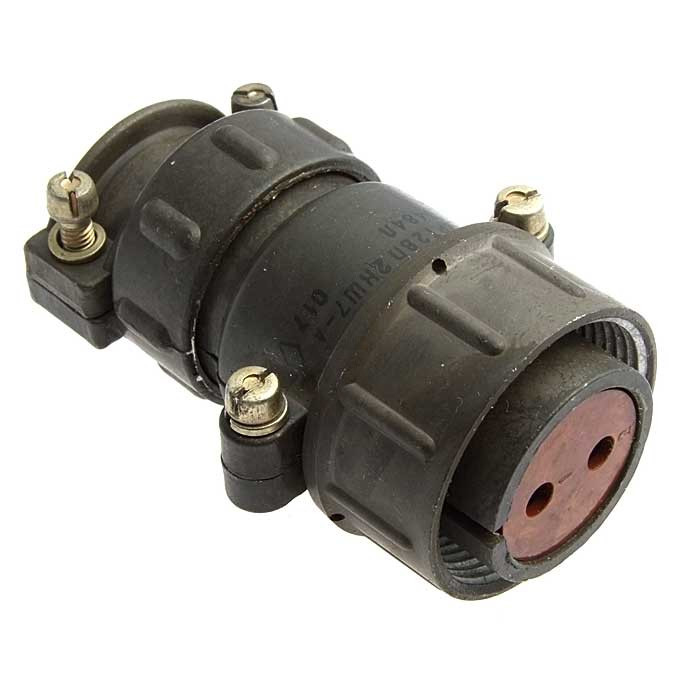

2РТ20П2НШ6А

2РТ20П2НШ6А — это цилиндрический низкочастотный соединитель (разъём) из серии 2РТ, предназначенный для соединения электрических цепей в приборах, радиоэлектронике и контрольно-измерительной технике.

Основные характеристики

Соединитель имеет 2 контакта диаметром 2,5 мм, с сопротивлением контакта не более 1 мОм и максимальной токовой нагрузкой до 25 А на контакт (общая — до 50 А). +1
Напряжение цепи достигает 850 В, сопротивление изоляции — не менее 5000 МОм.
Климатическое исполнение — УХЛ (умеренный и холодный климат), негерметичный тип.

Расшифровка обозначения

2РТ — тип соединителя (цилиндрический).
20 — условный размер корпуса.
П — конструктивное исполнение приборной части (без патрубка).
2НШ6 — конфигурация контактов (2 контакта, нормальные, штыревые, 6-я серия).
А — модификация.

Надёжность и условия эксплуатации

Выдерживает 500 циклов сочленения-расчленения и наработку не менее 1000 часов. +1
Устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночный) и пониженному давлению (до 1,3×10⁻⁴ Па). +1
Материал контактов — серебро или никель.

Описание

2РТ20П2НШ6А

2РТ20П2НШ6А: надёжный разъём для промышленного оборудования

Разъём 2РТ20П2НШ6А относится к серии круглых электрических соединителей 2РТ, применяемых в промышленной автоматике, приборостроении, системах управления, энергетическом и специальном оборудовании. Такие разъёмы предназначены для формирования разъёмных соединений электрических цепей, где важны механическая прочность, устойчивость к вибрациям и надёжность контактирования.

Конструкция изделия позволяет использовать его при монтаже кабельных жгутов, подключении исполнительных механизмов, датчиков, блоков питания и аппаратуры управления. Разъёмы серии 2РТ востребованы в оборудовании, работающем в условиях производственных помещений, транспортных установок и других объектов с повышенными требованиями к стабильности электрических соединений.

Особенности разъёма 2РТ20П2НШ6А

Маркировка 2РТ20П2НШ6А указывает на принадлежность изделия к унифицированной серии круглых разъёмов с определёнными конструктивными и климатическими характеристиками. При подборе ответной части важно сопоставлять исполнение корпуса, способ сочленения, схему расположения контактов, тип контактов и вариант монтажа.

Ключевые особенности применения:

Круглая конструкция корпуса, удобная для компоновки кабельных соединений.
Надёжная фиксация в сочленённом положении.
Возможность использования в составе многоконтактных электрических цепей.
Подходит для передачи питания, сигналов управления и измерительных сигналов — в пределах допустимых электрических параметров конкретного исполнения.
Приспособлен для работы в составе кабельных жгутов и панельных соединений.
Совместимость следует проверять по полному обозначению и таблицам соединяемости серии 2РТ.

Где применяется 2РТ20П2НШ6А

Разъём 2РТ20П2НШ6А может использоваться в оборудовании, где требуется быстрое разъединение электрических цепей для монтажа, обслуживания, диагностики или замены модулей. Он востребован в проектах, где обычные клеммные соединения недостаточно удобны или не обеспечивают требуемой устойчивости к механическим воздействиям.

Типовые области применения:

Шкафы управления и автоматики.
Промышленные станки и технологические линии.
Контрольно-измерительная аппаратура.
Электротехнические комплексы.
Исполнительные механизмы и приводные системы.
Кабельные сборки и межблочные соединения.
Оборудование связи, телеметрии и сигнализации.
Специализированная техника и транспортные системы.

Что учитывать при подборе

Перед применением разъёма 2РТ20П2НШ6А необходимо проверить его соответствие проектной документации. Важны не только внешний диаметр и серия корпуса, но и полная расшифровка маркировки, так как отдельные символы могут определять конструктивное исполнение и вариант контактной части.

При техническом подборе рекомендуется сверить:

Параметр	Почему это важно
Полное обозначение	Определяет исполнение разъёма и его совместимость с ответной частью
Количество и расположение контактов	Исключает несовпадение электрической схемы соединения
Тип контактов	Влияет на способ подключения жил и допустимую нагрузку
Сечение подключаемого кабеля	Обеспечивает правильный монтаж и механическую фиксацию проводов
Номинальный ток и напряжение	Определяет возможность безопасной работы в конкретной цепи
Способ установки	Важен для кабельного, приборного или панельного монтажа
Условия эксплуатации	Позволяет оценить пригодность для вибрации, пыли, влаги и перепадов температуры
Ответная часть	Гарантирует корректное механическое сочленение и электрический контакт

Монтаж и эксплуатация

При монтаже 2РТ20П2НШ6А необходимо соблюдать полярность и нумерацию контактов согласно используемой схеме. Подключаемые проводники следует подготавливать аккуратно: не допускать повреждения токопроводящей жилы, избыточного снятия изоляции и натяжения кабеля в зоне ввода.

Для повышения надёжности соединения рекомендуется:

Проверять соответствие контактов электрической схеме до окончательной сборки.
Использовать проводники подходящего сечения и типа изоляции.
Исключать перекручивание и резкие изгибы кабеля у корпуса разъёма.
Контролировать плотность сочленения ответных частей.
Периодически осматривать контактную группу при техническом обслуживании оборудования.
Не допускать загрязнения контактов, попадания влаги и образования окислов.

Почему важна точная маркировка

В сериях промышленных разъёмов даже внешне похожие изделия могут отличаться схемой контактов, способом присоединения, вариантом корпуса или климатическим исполнением. Поэтому для замены или включения 2РТ20П2НШ6А в новый проект недостаточно ориентироваться только на общую серию 2РТ.

Правильный подход — использовать полное обозначение разъёма, сверять его с конструкторской документацией и проверять совместимость с ответной частью. Такой подход помогает избежать ошибок при сборке кабельных жгутов, предотвратить несовпадение контактов и обеспечить долговечную работу электрического соединения.

Разъём 2РТ20П2НШ6А представляет интерес для задач, где требуется компактное, обслуживаемое и механически устойчивое многоконтактное соединение. Его применение в промышленной электронике и системах автоматики позволяет организовать структурированное подключение оборудования и повысить удобство монтажа, диагностики и ремонта.
