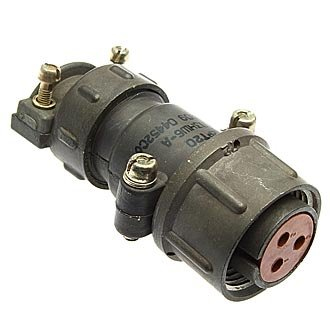

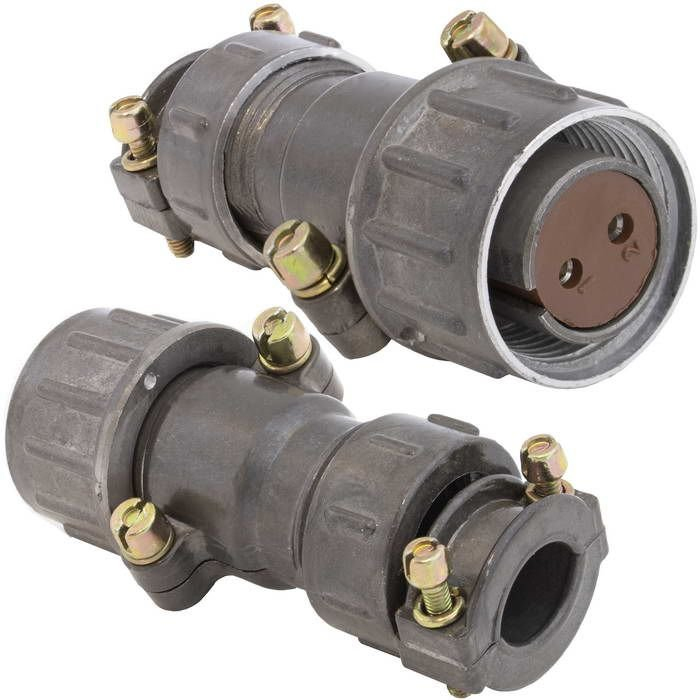

2РТ20П2НШ6-А — это цилиндрический низкочастотный разъём (соединитель) общего назначения, применяемый в электро-, радио- и контрольно-измерительной аппаратуре.​

Описание

Это розетка кабельной части серии 2РТ, предназначенная для соединения электрических цепей с экранированными или неэкранированными кабелями. Она обеспечивает надёжное подключение в различных приборах, включая те, что работают во внутренних и наружных условиях при защите от пыли и влаги (климатическое исполнение УХЛ).

Расшифровка обозначения

• 2РТ — тип соединителя (теплостойкий цилиндрический нормальных габаритов).

• 20 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• 2 — количество контактов.

• НШ — гайка для неэкранированного кабеля, розетка (гнездо).

• 6 — сочетание контактов (диаметр 2,5 мм).

• А — модификация.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 700 В и частоту до 3 МГц. Сопротивление контактов диаметром 2,5 мм — не более 1,0 МОм, токовая нагрузка на контакт — до 25 А.
