Назначение и область применения

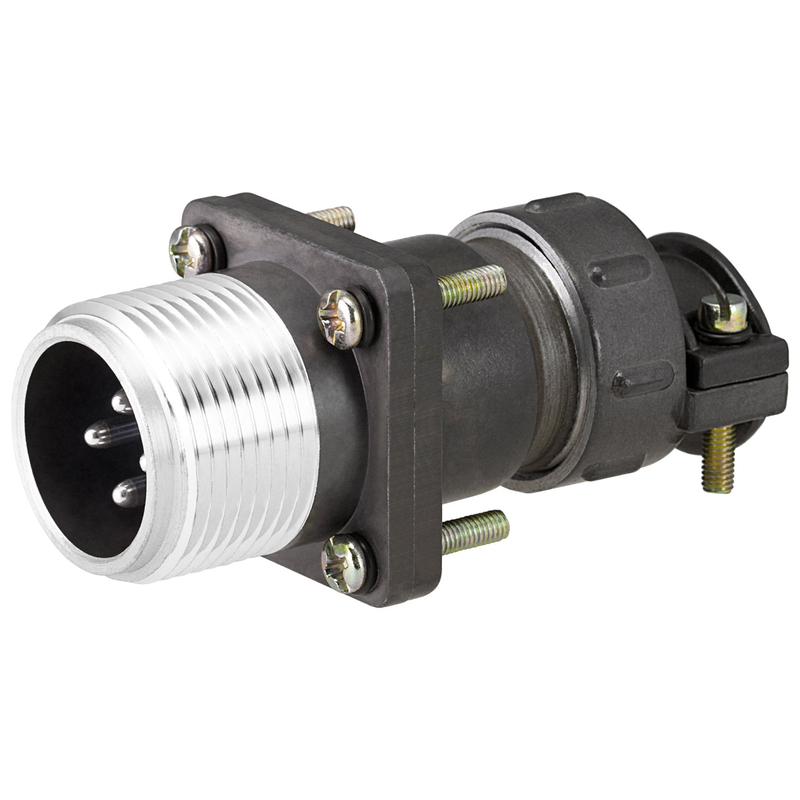

2РТ20П2НГ6А представляет собой блочную вилку из серии цилиндрических соединителей 2РТ. Изделие предназначено для надежного электрического соединения в промышленных и приборных системах. Вилка применяется как во внутренних, так и в наружных условиях при наличии защиты от пыли и влаги. По климатическому исполнению изделие соответствует категории УХЛ. Конструкция не является герметичной.

Блочное исполнение позволяет использовать вилку для монтажа на панелях, блоках и в составе приборных сборок, где требуется стабильная коммутация электрических цепей. Типичная область применения — силовые и сигнальные линии промышленного оборудования, измерительных установок и систем управления.

Основные технические характеристики

• Число контактов — 2.
• Диаметр контактов — 2,5 мм.
• Сопротивление контакта — не более 1 мОм.
• Максимальная токовая нагрузка на контакт — 25 А.
• Общая токовая нагрузка — 50 А.
• Амплитудное напряжение цепи — до 850 В.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Материал контактов — серебро или никель.
• Ресурс сочленений-расчленений — не менее 500 циклов.
• Наработка — не менее 1000 часов.

Устойчивость к механическим и климатическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g. Изделие сохраняет работоспособность при одиночных механических ударах с ускорением до 5000 метров на секунду в квадрате, то есть до 500 g, а также при многократных ударах с ускорением до 350 метров на секунду в квадрате, то есть до 35 g.

Указанные параметры подтверждают пригодность вилки для эксплуатации в условиях повышенных динамических нагрузок, характерных для промышленного оборудования и подвижных приборных узлов.

Расшифровка обозначения и конструкция

Маркировка 2РТ20П2НГ6А содержит следующие сведения. Сочетание 2РТ обозначает тип соединителя. Число 20 указывает условный размер корпуса. Обозначение П2 соответствует вилке с двумя контактами. Буквы НГ отражают модификацию: негерметичное исполнение, возможно, с определенным покрытием. Завершающая часть 6А обозначает исполнение с прямым входом кабеля или блочным креплением.

Конструктивно вилка выполнена как блочный соединитель с прямым вводом кабеля. Материал контактов обеспечивает долговечность и стабильность переходного сопротивления при многократных коммутациях.

Применение и условия эксплуатации

Вилка 2РТ20П2НГ6А применяется в промышленных и приборных системах для подключения кабельных линий к блокам и панелям. Изделие подходит для внутренней и наружной установки при условии защиты от прямого воздействия пыли и влаги. Климатическое исполнение УХЛ допускает работу в умеренном и холодном климате.

Поскольку соединитель не является герметичным, при наружной эксплуатации необходимо предусматривать дополнительные меры защиты от попадания влаги и пыли. Вилка не предназначена для работы в средах с агрессивными жидкостями или газами без специальной защиты.

Комплектация и указания по подбору

Сведения о комплектации, стране производства, гарантийном сроке и наличии сертификатов в предоставленных данных отсутствуют. Производитель не указан. Для правильного подбора ответной части следует учитывать число и диаметр контактов, условный размер корпуса 20, тип исполнения П2 и модификацию НГ. Совместимость с конкретными розетками серии 2РТ определяется соответствием перечисленных параметров.
