Назначение соединителя

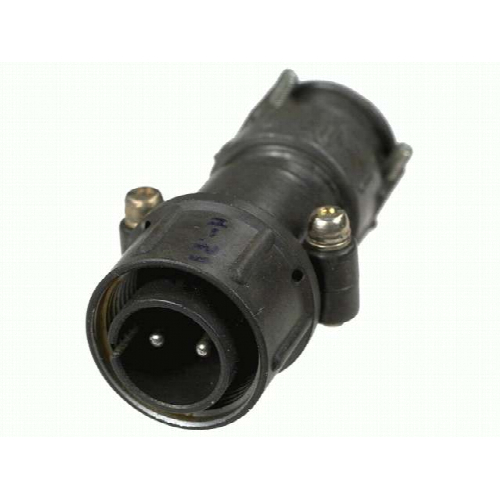

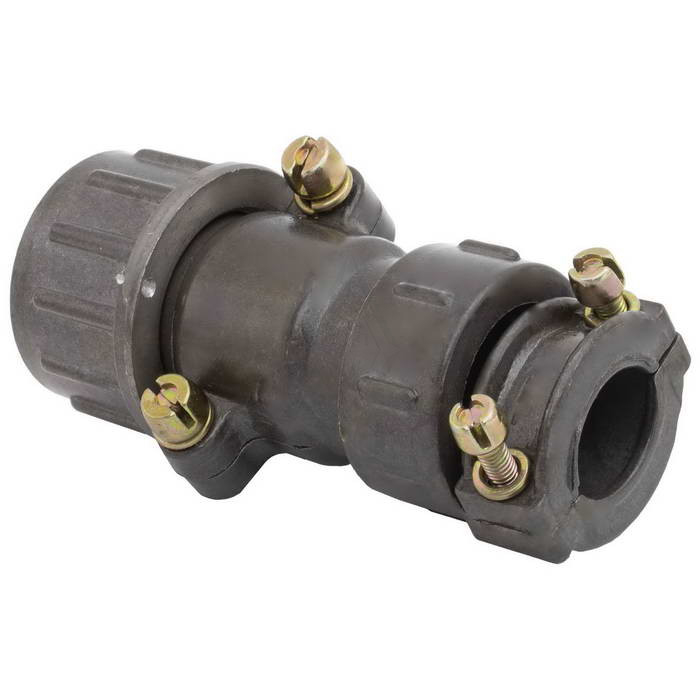

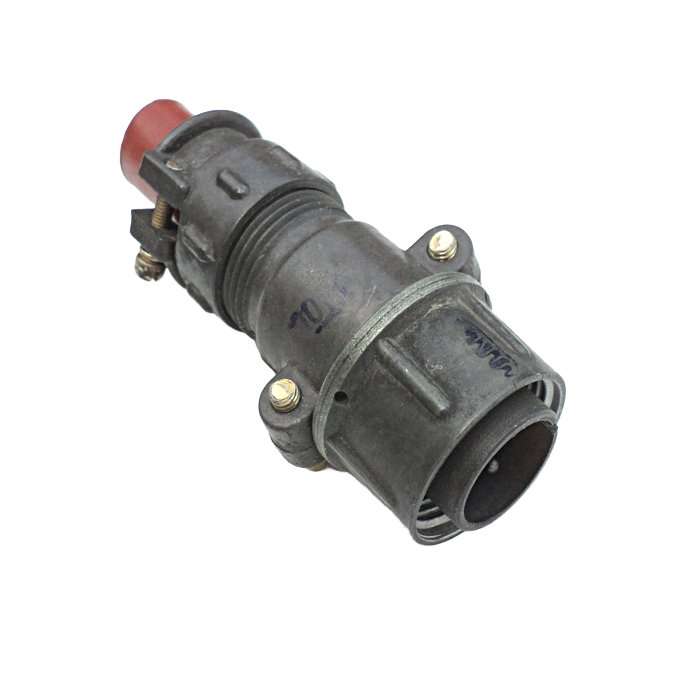

Соединитель 2РТ20П2НГ6-АН относится к классу цилиндрических электрических соединителей нормальных габаритов серии 2РТ и предназначен для коммутации электрических цепей в составе кабельных сборок и бортовых сетей. Условное обозначение модели указывает на типоразмер корпуса 20, исполнение Н для неэкранированного кабеля и контактную группу с двумя силовыми контактами. Такие изделия применяют там, где требуется надёжное разъёмное соединение при повышенных токах, значительных механических нагрузках и в широком диапазоне температур.

Индекс АН в наименовании описывает конструктивное исполнение корпуса и изолятора, а литера «5» в обозначении товара соответствует приёмке по категории «5» — то есть изделие прошло приёмочные испытания по установленным для данной категории нормам и допущено к применению в ответственных изделиях.

Подтверждённые конструктивные особенности

Маркировка модели читается по позициям: тип соединителя, условный размер корпуса, конструктивное исполнение, число контактов, вид контактов, сочетание контактов и материал изолятора. Ниже приведены параметры, соответствующие данной модели и её аналогам в серии 2РТ20.

• Тип соединителя: 2РТ — цилиндрический соединитель нормальных габаритов.
• Условный размер корпуса: 20.
• Конструктивное исполнение: Н — для неэкранированного кабеля.
• Количество контактов: 2.
• Вид контактов: Г — вилка.
• Сочетание контактов: 6 — два контакта диаметром 2,5 мм.
• Материал изолятора: обозначение А.
• Приёмка: категория «5».

Контакты вилки имеют диаметр 2,5 мм. Покрытие контактных поверхностей — серебро или никель, что обеспечивает стабильное переходное сопротивление и стойкость к окислению при длительной эксплуатации.

Технические характеристики

Электрические и ресурсные параметры соединителя определяют область его применения и допустимые режимы работы в составе аппаратуры и кабельных линий.

• Рабочий ток на одиночный контакт: не более 25 А.
• Максимальное рабочее напряжение: не более 700 В.
• Диаметр контактов: 2,5 мм.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 20 лет.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции позволяют использовать соединитель в цепях как с относительно большими токами, так и в слаботочных измерительных и сигнальных линиях, где важна стабильность параметров.

Условия эксплуатации и применение

Соединитель рассчитан на работу в жёстких климатических и механических условиях, характерных для промышленного, транспортного и специального оборудования.

• Температура окружающего воздуха: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Смена температур: от минус 60 градусов Цельсия до плюс 180 градусов Цельсия.
• Атмосферное пониженное давление: 1,3 на 10 в минус четвёртой степени Паскаля.
• Синусоидальная вибрация: диапазон частот указан в эксплуатационной документации серии.

Благодаря сочетанию двух силовых контактов диаметром 2,5 мм вилка применяется для подключения силовых и контрольных цепей в бортовых и стационарных кабельных сетях, в жгутах и распределительных устройствах. Исполнение для неэкранированного кабеля упрощает монтаж и снижает массу кабельной сборки, а категория приёмки «5» подтверждает пригодность изделия для ответственных применений. При монтаже следует учитывать допустимый рабочий ток на контакт, соблюдать полярность и не превышать установленное число циклов сочленения.
