Назначение

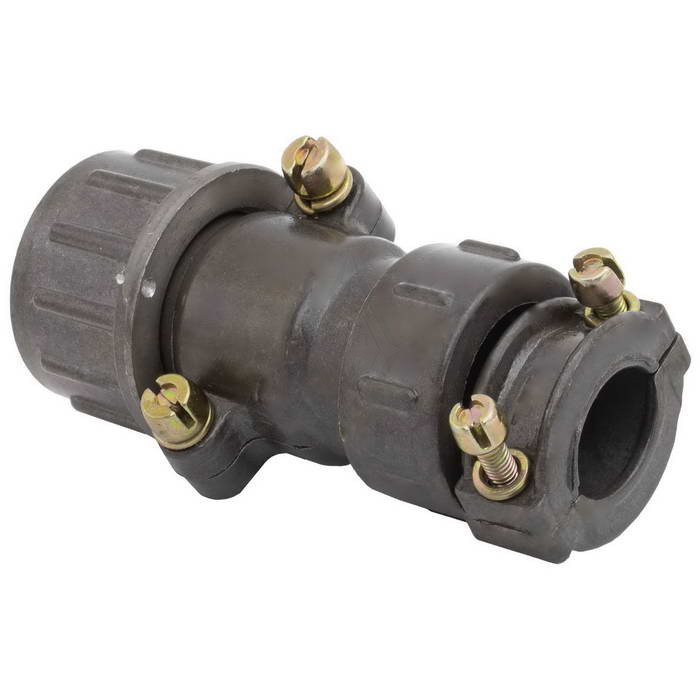

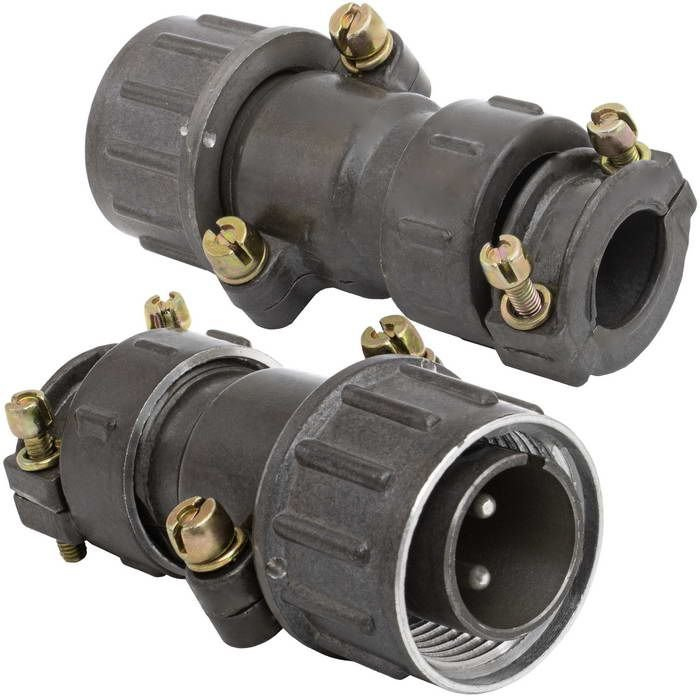

2РТ20П2НГ6-А — российский цилиндрический электрический соединитель (разъём) серии 2РТ-А, выполненный в виде кабельной вилки (штыревой части) для подключения к приборной розетке. Разъём предназначен для внутреннего и наружного монтажа в электрических цепях постоянного и переменного тока при соблюдении защиты от пыли и влаги. Изделие относится к негерметичным соединителям и рассчитано на климатическое исполнение УХЛ — для эксплуатации в умеренном и холодном климате.

Электрические параметры

• Рабочий ток на контакт — до 25 А;
• Максимальное рабочее напряжение постоянного тока — не более 700 В;
• Амплитудное значение напряжения в цепи может достигать примерно 850 В в зависимости от варианта исполнения;
• Диаметр контактов — 2,5 мм;
• Контактные поверхности обычно покрыты серебром для снижения переходного сопротивления.

Конструкция и механические характеристики

Условный размер корпуса — 20. Тип 2РТ обозначает цилиндрический теплостойкий разъём нормальных габаритов. Обозначение П соответствует конструкции без патрубка, а НГ указывает, что разъём предназначен для неэкранированного кабеля с гайкой на кабельной части.

Разъём выдерживает значительные вибрационные и ударные нагрузки, что позволяет применять его в условиях повышенной механической нагрузки. Такое исполнение делает соединитель пригодным для оснащения подвижных и вибронагруженных узлов аппаратуры.

Климатические условия и совместимость

2РТ20П2НГ6-А допускает работу в диапазоне частот от 1 Гц до 1–3 МГц в зависимости от конкретной ревизии технических условий. Изделие предназначено для эксплуатации в умеренном и холодном климате при обеспечении внешней защиты от воды и пыли. Как негерметичный соединитель он требует соблюдения условий монтажа, исключающих прямое воздействие влаги и пыли на контактную группу.

Применение

Такие разъёмы обычно используются в радиоэлектронной, радиотехнической и промышленной аппаратуре как соединители общего назначения. Основные области применения:

1. Подключение кабельных линий к приборным розеткам в блоках и стойках аппаратуры.
2. Монтаж электрических цепей постоянного и переменного тока внутри и снаружи оборудования при защите от пыли и влаги.
3. Организация разъёмных соединений в устройствах, подверженных вибрационным и ударным нагрузкам.
4. Использование в составе радиоэлектронной и радиотехнической аппаратуры в качестве соединителя общего назначения.

Ключевые особенности

• Тип исполнения — кабельная вилка (штыревая часть) серии 2РТ-А;
• Условный размер корпуса — 20, конструкция без патрубка, для неэкранированного кабеля с гайкой;
• Рабочий ток на контакт — до 25 А, диаметр контактов — 2,5 мм;
• Максимальное рабочее напряжение постоянного тока — не более 700 В;
• Климатическое исполнение УХЛ, негерметичное исполнение;
• Повышенная стойкость к вибрационным и ударным нагрузкам.
