Назначение

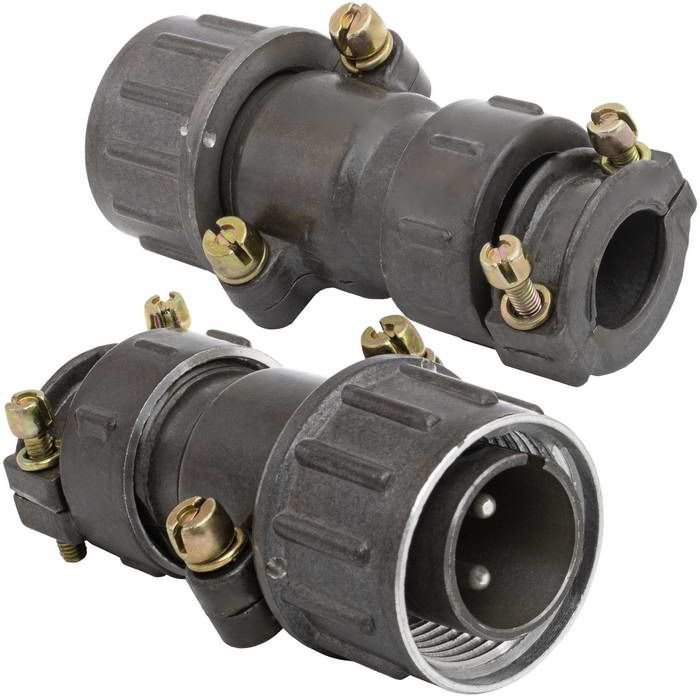

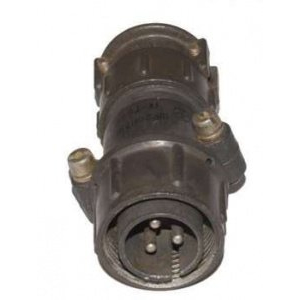

Розетка 2РТ20П2НГ6-А «5» представляет собой приборный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и применяется для электрического соединения цепей в составе различных устройств. Допускается эксплуатация как во внутренних, так и в наружных условиях при условии защиты от пыли и влаги.

Приемка «5» подтверждает соответствие изделия установленным требованиям качества для данной категории продукции.

Технические характеристики

Ниже приведены подтверждённые параметры розетки, определяющие её применение в электрических цепях.

• Рабочий ток: 25 А.
• Максимальное рабочее напряжение: не более 700 В.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество циклов соединений: до 500.
• Минимальная наработка: 1000 часов.
• Срок службы: не менее 20 лет.
• Приемка: «5».

Расшифровка обозначения

Обозначение 2РТ20П2НГ6-А расшифровывается следующим образом:

1. 2РТ — тип соединителя.
2. 20 — условный размер корпуса.
3. П — отсутствие патрубка.
4. 2 — количество контактов.
5. Н — для неэкранированного кабеля.
6. Г — тип соединителя (розетка).
7. 6 — количество сочетаний контактов.
8. А — материал изолятора.

Условия эксплуатации

Розетка рассчитана на работу в широком диапазоне температур. Температура окружающего воздуха при эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Смена температур с учётом перегрева контактов допускается в диапазоне от минус 60 градусов Цельсия до плюс 180 градусов Цельсия.

Изделие устойчиво к механическим воздействиям, включая вибрацию и удары. Синусоидальная вибрация может действовать в диапазоне частот от 1 Гц до 1000 Гц с ускорением до 100 метров на секунду в квадрате. Такие параметры обеспечивают сохранение работоспособности соединителя в условиях повышенных нагрузок.

Применение

Соединители типа 2РТ20П2НГ6-А широко используются в различных областях, включая промышленность, телекоммуникации и другие сферы, где требуется надёжное соединение в условиях повышенных требований к прочности и долговечности. Благодаря рабочему току 25 А и максимальному рабочему напряжению не более 700 В розетка подходит для силовых и сигнальных цепей радиоэлектронной и радиотехнической аппаратуры.

Серебряное покрытие контактов и низкое сопротивление контактов на уровне 1 мОм способствуют стабильной передаче электрического сигнала. Высокое сопротивление изоляции не менее 1000 МОм обеспечивает надёжное разделение цепей. Ресурс до 500 циклов соединений и минимальная наработка 1000 часов определяют область применения изделия в аппаратуре, где важны предсказуемость характеристик и длительный срок службы не менее 20 лет.
