Назначение соединителя 2РТ20П2ЭШ6А

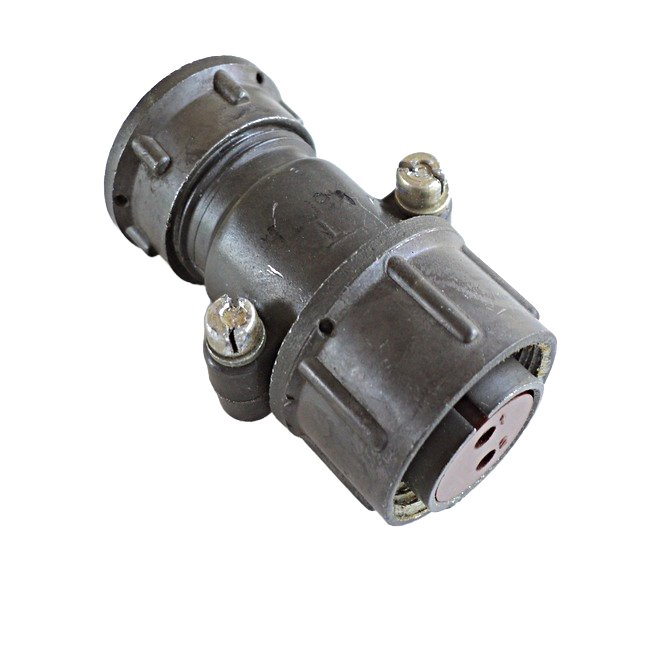

2РТ20П2ЭШ6А представляет собой низкочастотный цилиндрический соединитель в виде розетки. Изделие предназначено для работы в электро-, радио- и контрольно-измерительных приборах. Соединитель широко применяется во внутренних и наружных установках при условии защиты от пыли и влаги со стороны потребителя. Климатическое исполнение — УХЛ.

Расшифровка условного обозначения

Маркировка 2РТ20П2ЭШ6-А имеет строго определённую структуру, в которой каждая позиция несёт конкретную информацию о конструкции и параметрах изделия:

• 2РТ — тип соединителя.
• 20 — условный размер корпуса.
• П — конструктивное исполнение приборной части без патрубка.
• 2 — количество контактов.
• ЭШ — гайка патрубка для экранированного кабеля, с высоким уровнем защиты.
• 6 — диаметр контактов 2,5 мм.
• А — модификация.

Технические характеристики

Соединитель оснащён двумя контактами диаметром 2,5 мм. Сопротивление каждого контакта составляет не более 1 мОм. Токовая нагрузка достигает 25 А на контакт, общая нагрузка — до 50 А. Максимальное рабочее напряжение находится в пределах 700–850 В, рабочая частота — до 3 МГц. Сопротивление изоляции — не менее 1000–5000 МОм.

Условия эксплуатации и механическая стойкость

Дополнительные параметры подтверждают высокую устойчивость изделия к внешним воздействиям:

• Рабочая температура: от минус 60 до плюс 100 °C, с возможностью смены до плюс 180 °C.
• Вибрация: синусоидальная в диапазоне 1–10000 Гц, ускорение до 100–300 м/с² (10–30 g).
• Удар одиночный: до 10000 м/с² (1000 g).
• Удар многократный: до 1500 м/с² (150 g).
• Сочленения-расчленения: 500 циклов.
• Наработка: минимум 1000 часов.

Материалы и область применения

Контакты соединителя покрыты серебром или никелем, что обеспечивает надёжность электрического соединения и стабильность переходного сопротивления. Изделие является негерметичным и предназначено для использования с экранированными кабелями. Благодаря сочетанию высокой токовой нагрузки, широкого диапазона рабочих температур и стойкости к вибрационным и ударным воздействиям, соединитель применяется в приборах с повышенными требованиями к вибро- и ударопрочности.

Розетка 2РТ20П2ЭШ6А подходит для монтажа во внутренних и наружных установках при обеспечении защиты от пыли и влаги потребителем. Изделие востребовано в контрольно-измерительной аппаратуре, радиоэлектронных устройствах и электротехнических приборах, где необходима передача сигнала и питания через надёжное разъёмное соединение с экранированием кабеля.

Артикул изделия — 4364, категория — 2РТ20. Производитель в предоставленных данных не указан.
